Fotogrametría aplicada al monitoreo de piezas de desgaste de chancado

La innovación, la optimización del uso de recursos y la seguridad son parte de los constantes desafíos de la industria minera, y esto toma mucho más sentido en estas épocas, donde los clientes necesitan mantener el mismo nivel de calidad en el servicio y esperan que desarrollos de iniciativas para reducir el riesgo al contagio del COVID-19 hacia el personal de campo.

La fotogrametría permite capturar la información requerida de manera sencilla, con mucha más precisión y detalle que otras técnicas utilizadas en el mercado, las cuales además demandan una mayor inversión en equipos.

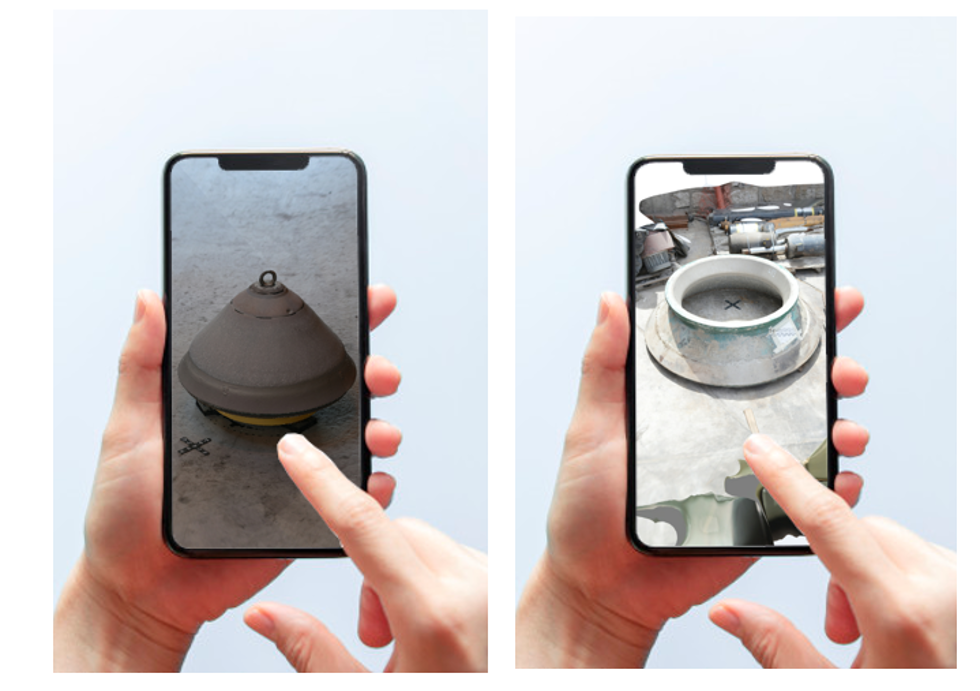

 La principal ventaja es acerca del equipo involucrado, se requiere una cámara profesional o un celular de gama media – alta, con cámara de alta resolución, este último dispositivo es generalmente de uso común, sobre todo por nuestros clientes, así, de una manera sencilla y rápida se logra conseguir la data necesaria y elaborar evaluaciones a los desgastes de las piezas de chancado. Así reducimos la presencia de profesionales de servicio en campo para esta tarea, y promovemos la sinergia con el cliente.

Configuración del equipo

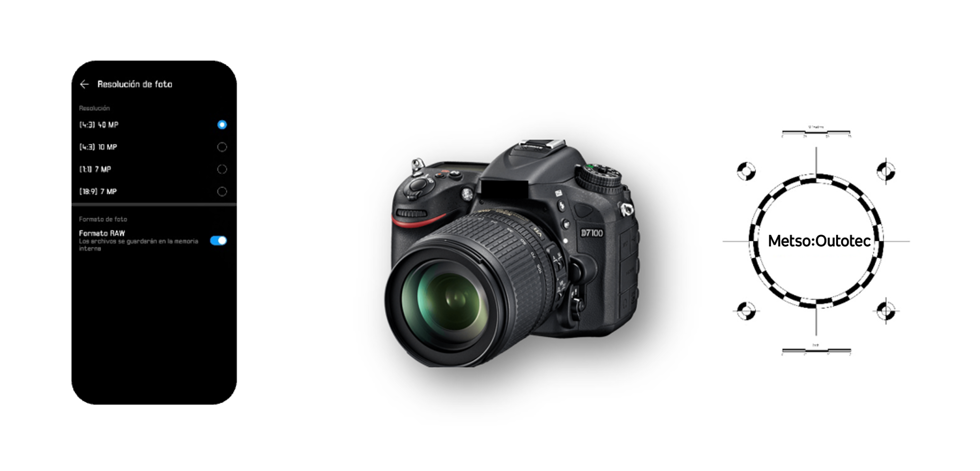

Características de los equipos con los que podemos aplicar esta técnica:

Cámara Profesional + Target
24MP, lente 24mm, f/2.8, HDR
Smartphone de gama alta + Target
40MP, f/1.7, HDR

La cámara profesional sólo debemos asegurarnos de tener un buen enfoque e iluminación.

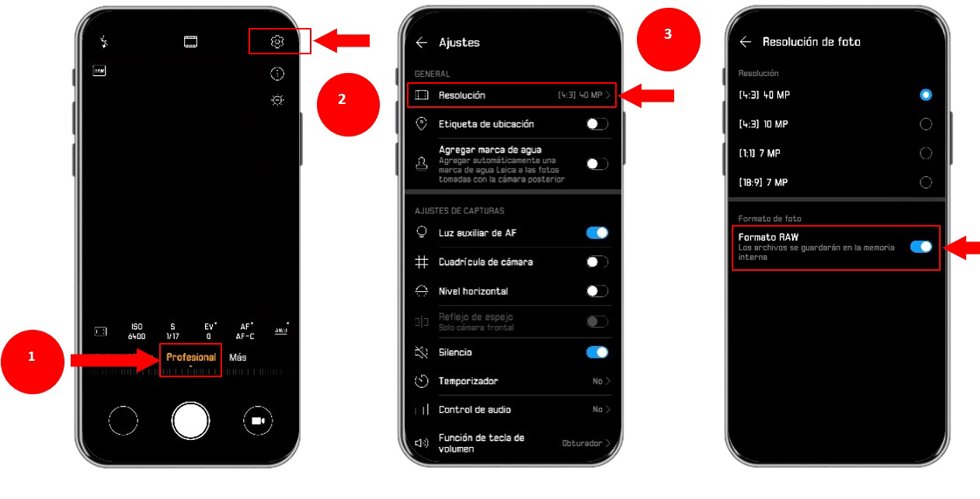

Para el caso de la configuración del equipo celular se debe considerar que las tomas estén bajo la configuración RAW para lo cual se debe seguir los siguientes pasos:

Procedimiento de captura de la imagen

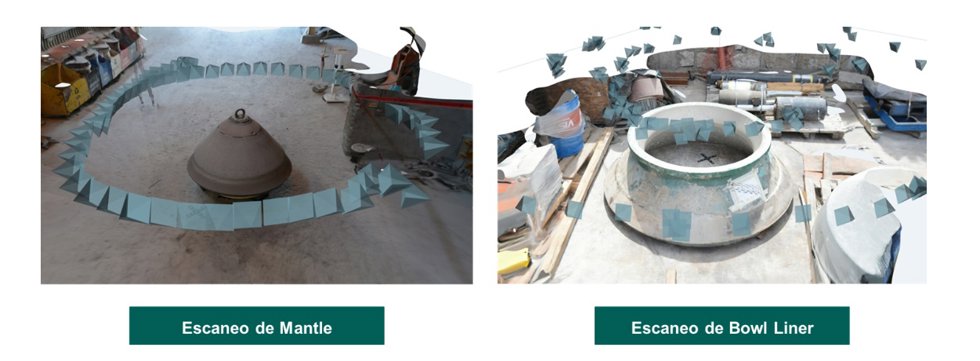

Para realizar el escaneo del Mantle y Bowl Liner, se requiere realizar las fotografías con la cámara del Smartphone en modo Profesional previa configuración.
Colocar el “Target” cerca a la pieza a escanear, en un lugar visible de tal forma que no se mueva durante el escaneo. (Target_CWS.pdf imprimir a escala 1:1)
En las fotografías se debe de visualizar la pieza entera.
Se deberá utilizar una “Target” como mínimo y esta debe se colocarse cerca de la pieza sin que se mueva.
Por cada fotografía tomada, se debe de enfocar la pieza de forma manual.
De preferencia tomar las fotos en lugares donde no exista fuerte contraste de iluminación y sombras.

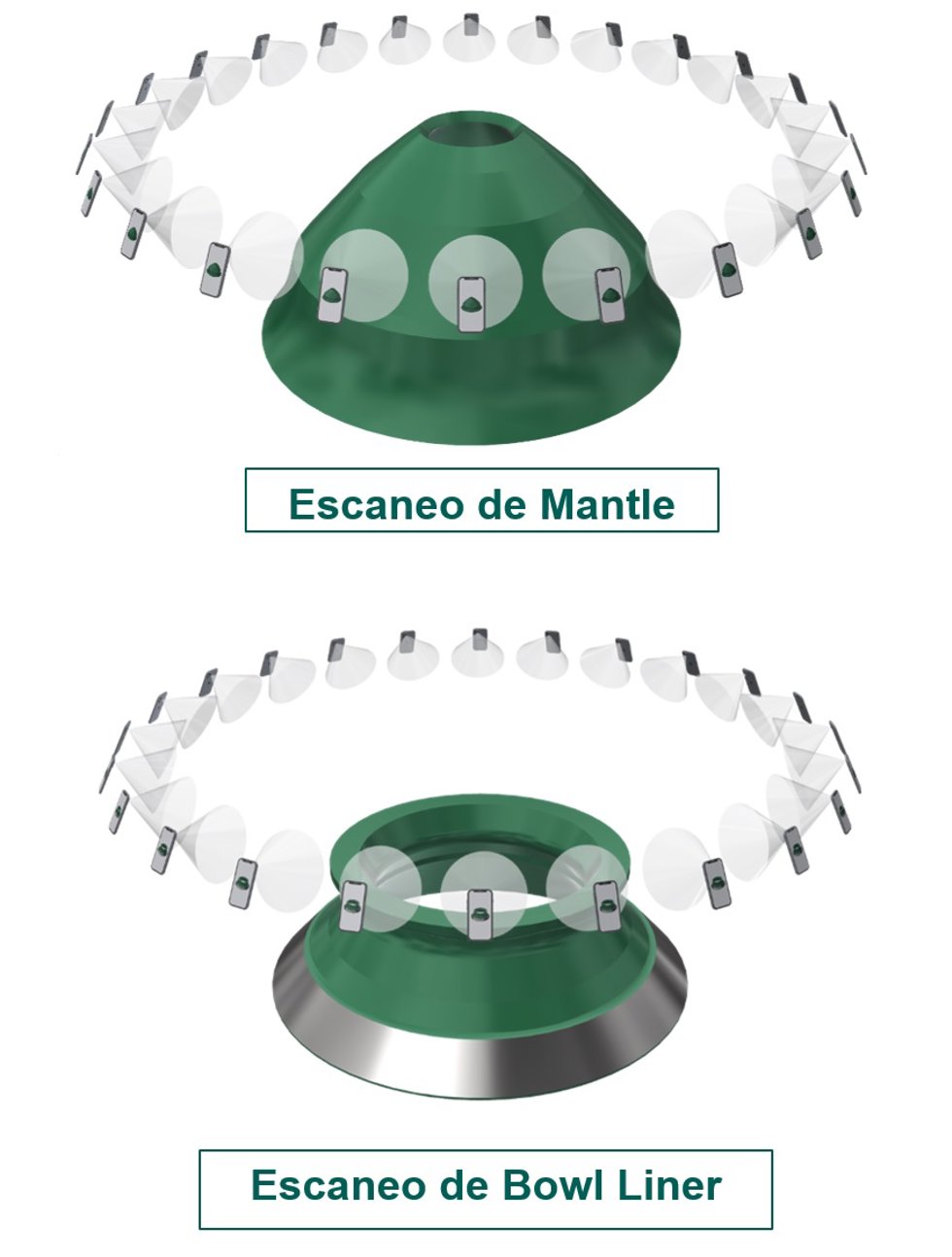

Realizar 20 fotos como mínimo, con un máximo de 100. Estas deberán ser tomadas equidistantemente alrededor de la pieza. (Aprox. 10°-15°).

Ruta de acceso de las fotos

Las fotografías realizadas se guardan en formato dng en la siguiente ruta.
Almacenamiento Interno > DCIM > Cámara > RAW.

Por la cantidad y capacidad, las fotografías pueden ser enviadas por las diferentes plataformas a cualquiera de nuestros especialistas en aplicaciones.

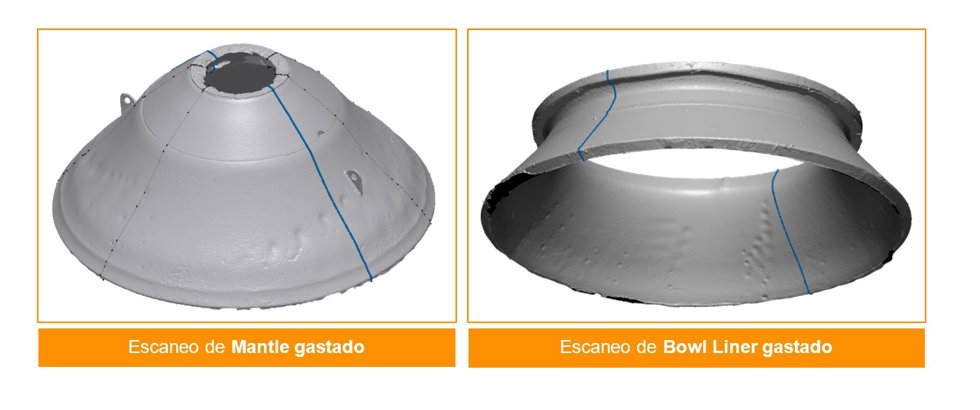

Una vez que se obtienen las imágenes, pasan por un software el cual integra a todas ellas y las convierte en una imagen tridimensional con las cual podemos trabajar el diseño obtenido y obtener los siguientes reportes:
