Actualización del intercambiador de calor CORD

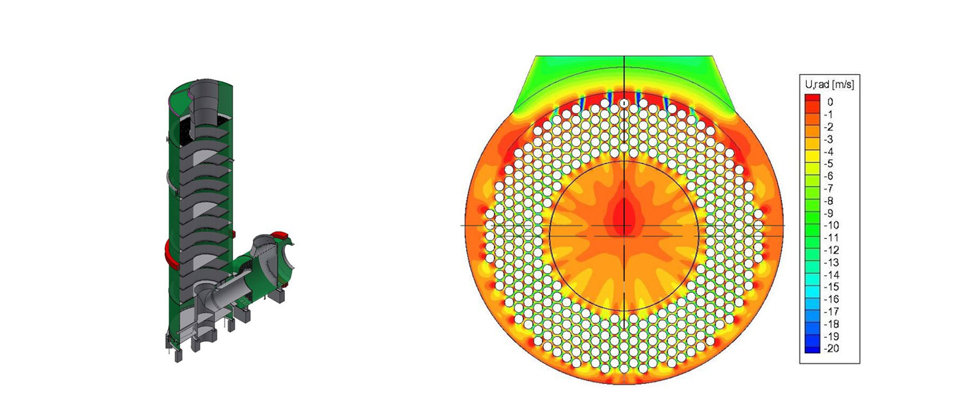

Optimice el rendimiento y reduzca los costos. El intercambiador de calor gas/gas CORD de Outotec se basa en un diseño de flujo radial para el intercambio de calor gas-gas, pero se divide en una sección vertical y una horizontal. El extremo frío del intercambiador de calor se coloca en el lado horizontal e incluye características para optimizar el rendimiento, maximizar la vida útil del equipo y minimizar los costos de largo plazo.
Beneficios
  • Reduced lifecycle costs
  • Includes a corrosion-resistant cold end
  • Offers easy maintainability due to a horizontal design
Beneficios

El enfoque principal para mejorar nuestro intercambiador de calor CORD patentado fue la reducción de los costos de largo plazo. Logramos este objetivo reduciendo los costos de inversión del CORD al reemplazar el material utilizado en la sección vertical por acero dulce de bajo costo y utilizando una cantidad menor de acero inoxidable para la sección horizontal. Esta modificación optimizó la división del intercambio de calor entre la sección horizontal y la vertical y, además, extendió la vida útil y los intervalos de servicio, lo que redujo los costos de mantenimiento y operación.

Dominando el desafío con cord

El diseño mejorado del intercambiador de calor CORD se ha optimizado para las condiciones más desafiantes de la planta de ácido sulfúrico para el intercambiador de calor de recalentamiento frío y frío. Al salir de la torre de secado o absorción, el gas cargado de SO2 se satura con ácido sulfúrico. En su camino hacia el intercambiador de calor gas-gas, la condensación de ácido difícilmente puede evitarse por completo debido a las pérdidas de calor. Por lo tanto, el intercambiador de calor CORD está diseñado para minimizar la condensación de ácido por un lado, pero también para gestionar las inevitables pequeñas cantidades de condensado de ácido mediante su diseño de extremo frío horizontal.

La solución se realiza limitando la superficie del intercambiador de calor en el extremo horizontal a aprox. 20% manteniendo el aumento de temperatura por debajo de 20°C. Esto da como resultado que la sección vertical funcione permanentemente por encima del punto de rocío del ácido sulfúrico. Por lo tanto, la sección del intercambiador de calor principal vertical se puede mantener por completo en condiciones no corrosivas mientras se aplica solo acero dulce para asegurar tiempos de operación más largos y reducir los costos de largo plazo al mínimo.

Debido al nivel de baja temperatura en la pequeña sección horizontal del intercambiador de calor, el uso de acero inoxidable estándar resistente a los ácidos sirve como una solución económica para hacer frente a los requisitos de protección contra la corrosión. Por lo tanto, la parte horizontal del intercambiador de calor ya no se considera una sección de sacrificio.
