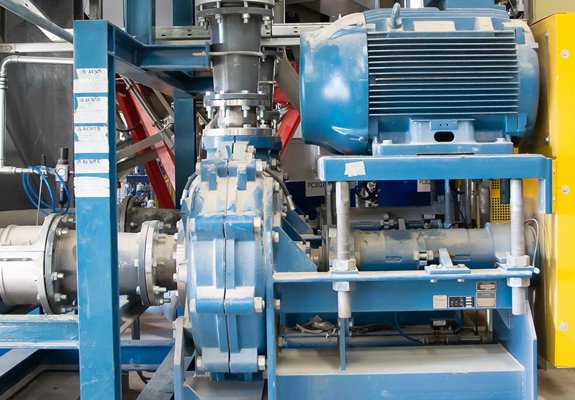

Las bombas para slurry (pulpa) de la serie VASA HD están diseñadas para aplicaciones exigentes en la industria de procesamiento de minerales. El excelente diseño hidráulico garantiza la máxima eficiencia durante la vida útil de las piezas de desgaste de generosas dimensiones.
Diseño
Muy eficiente. Diseñado principalmente para las aplicaciones más exigentes dentro de la industria de procesamiento de minerales.
Fácil mantenimiento
Piezas de desgaste duraderas. La característica exclusiva de base deslizante y de “extracción hacia atrás” minimiza el tiempo de inactividad para la inspección y el mantenimiento.
Instalación
La disposición de la base deslizante elimina la necesidad de cimientos separados.
Experiencia global, soporte local
Profesionales de bombeo y procesamiento de minerales en más de 60 países del mundo.

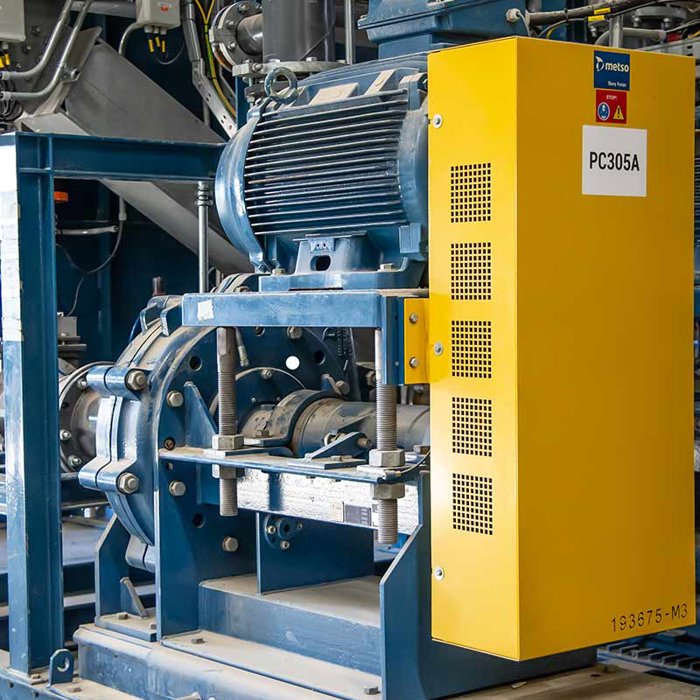

Cuando se requiere mayor presión
Las bombas para slurry (pulpa) de la serie VASA HD son una excelente opción para aplicaciones donde las bombas más pequeñas de la serie MD o de la serie X de Metso son demasiado grandes.
Además, las bombas VASA HD son adecuadas para cuando se necesita una presión máxima de funcionamiento de la bomba más alta.
- Caudales de hasta 1 000 m³/h – 4 400 USGPM
- Alturas de hasta 55 m – 180 ft
- Presión máxima de funcionamiento 25 bar – 360 psi
Aplicaciones típicas
- Descarga de molinos
- Alimentación de hidrociclones
- Eliminación de relaves
- Bombas de transferencia de pulpa en planta

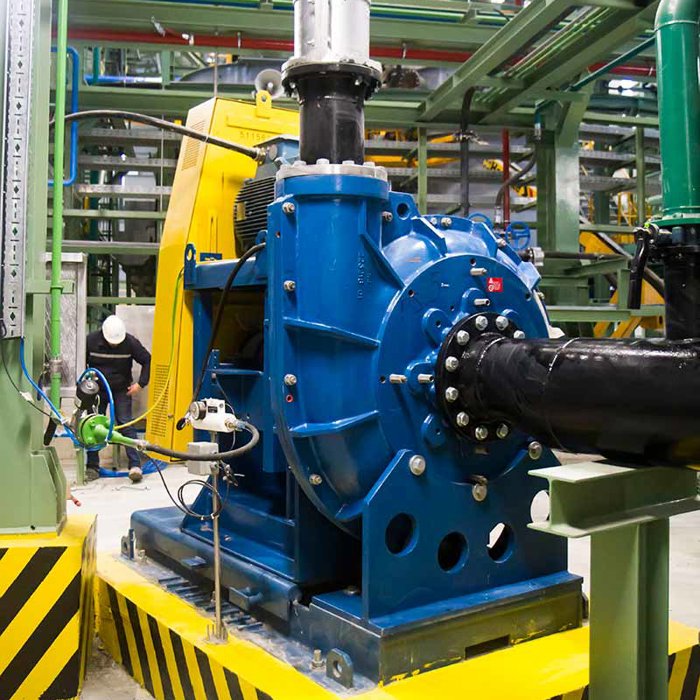

Diseño
El eje con sus rodamientos de rodillos de gran tamaño se ensambla en una caja de rodamientos de tipo cartucho que se apoya en una estructura principal fabricada para la bomba.
La carcasa del prensaestopas está unida a la misma estructura de la bomba para asegurar la concentricidad total entre el eje y la disposición de sellado.
El impulsor se fija al eje mediante un cono y una chaveta, lo que garantiza un acoplamiento seguro incluso en rotación inversa y sigue proporcionando un fácil reemplazo.
La carcasa dividida verticalmente permite el funcionamiento de hasta cinco bombas en serie con bombas estándar.
Las disposiciones de sellado del eje tienen un prensaestopas, un prensaestopas con agua de sello o un sello dinámico de “expulsión”. Ambas alternativas soportadas por palas de bombeo en el impulsor. La versión de prensaestopas tiene una doble protección contra la entrada de pulpa (slurry).

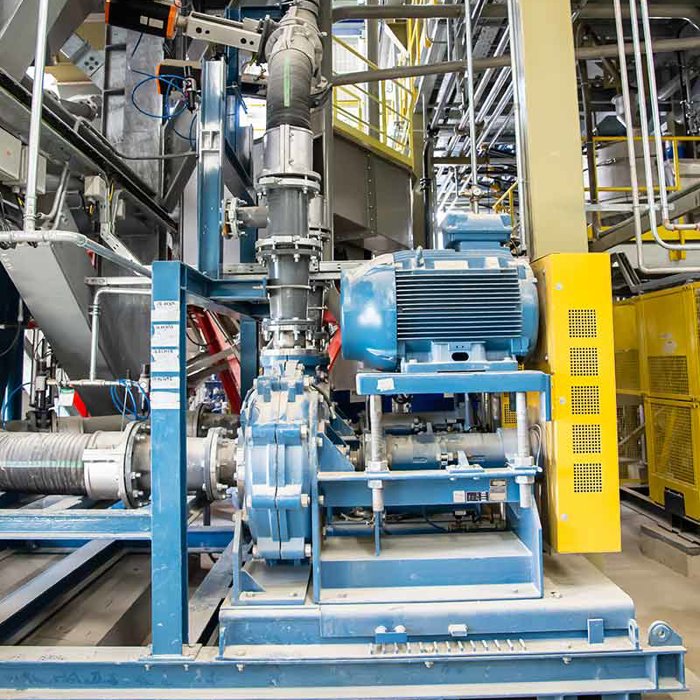

Fácil mantenimiento
Las bombas VASA HD están protegidas por piezas de desgaste de caucho natural o de hierro con alto contenido de cromo (SHR). En la misma unidad de carcasa se puede montar un revestimiento de goma suave resistente a la abrasión natural o un revestimiento de metal duro.
Las piezas son completamente intercambiables. Esto significa que una carcasa revestida de elastómero puede, por ejemplo, equiparse con un impulsor de alto contenido de cromo y un revestimiento de succión para obtener un costo mínimo de operación.
El exclusivo diseño de base deslizante “operado por palanca” en combinación con la función de “extracción hacia atrás” de las bombas minimiza el tiempo de inactividad para la inspección y/o para el reemplazo del impulsor y los detalles del sello del eje. Incluso el revestimiento de entrada se puede reemplazar sin desconectar las tuberías de succión o de descarga.

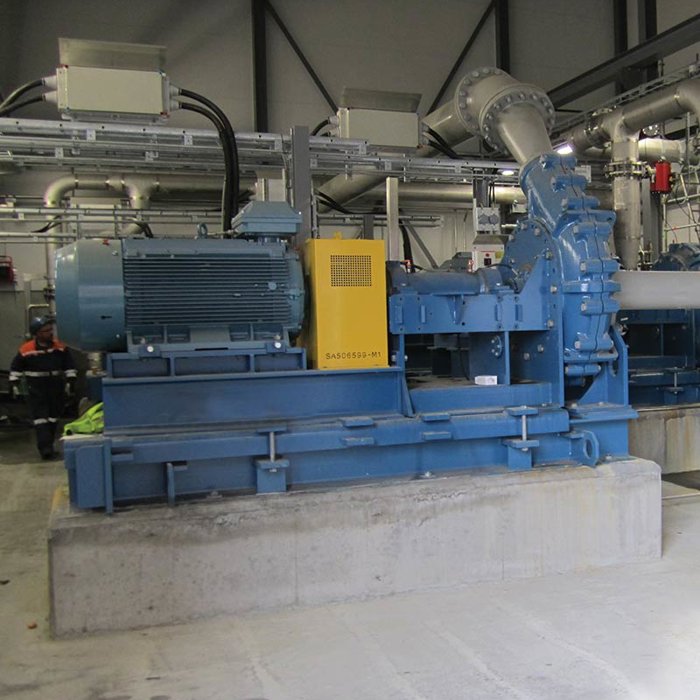

Instalación
La disposición de la base deslizante elimina la necesidad de cimientos separados.
Para el montaje del motor en la parte superior, una gran placa base del motor ajustable es una parte integral del cuerpo de la bomba. También están disponibles opciones de montaje de motor de acoplamiento directo e invertido.
Tamaño del motor
El tamaño del motor y los componentes del tren de transmisión varían según la aplicación de la bomba. Los datos necesarios para calcular la velocidad de la bomba y la potencia del motor son:
- Flujo (l/min, GPM o similar)
- Densidad de la pulpa (kg/m³)
- Altura de descarga total (m, ft)

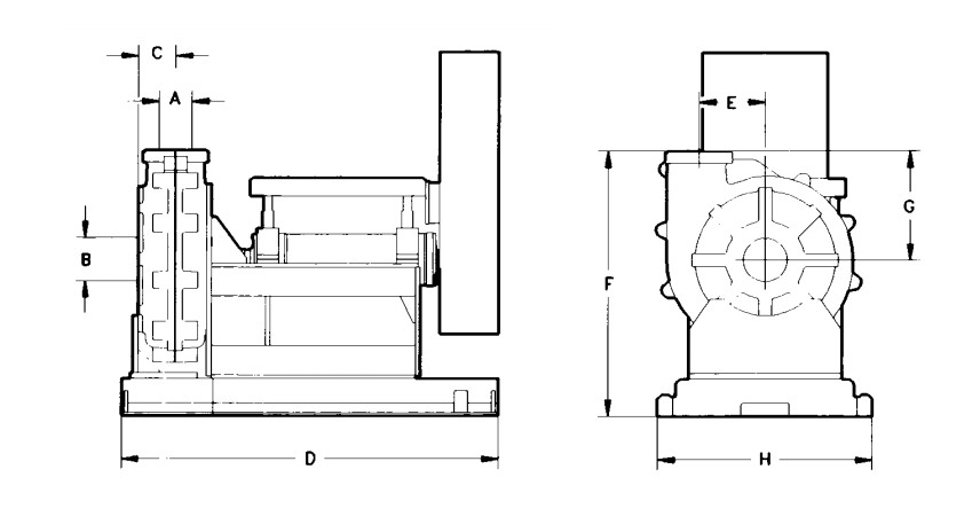

Selección de la bomba para slurry (pulpa) serie VASA HD
VASA HD slurry pumps technical specifications
Modelo | A | B | C | D | E | F | G | H | Motor | PESO*, PIEZAS DE DESGASTE DE GOMA | PESO*, PIEZAS DE DESGASTE DE HIERRO DE ALTO CROMO |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VASA HD 455-100 | 100 mm (3.9") | 150 mm (5.9") | 150 mm (5.9") | 1460 mm (57.5") | 268 mm (10.6") | 960 mm (37.8") | 400 mm (15.7") | 800 mm (31.5") | 55 kW (74 hp) | 1020 kg (2249 lbs) | 1250 kg (2756 lbs) |
| VASA HD 507-150 | 150 mm (5.9") | 200 mm (7.9") | 170 mm (6.7") | 1720 mm (67.7") | 300 mm (11.8") | 1220 mm (48") | 500 mm (19.7") | 980 mm (38.6") | 160 kW (215 hp) | 1800 kg (3968 lbs) | 2000 kg (4409 lbs) |
| VASA HD 7010-200 | 200 mm (7.9") | 250 mm (9.8") | 240 mm (9.4") | 2000 mm (78.7") | 475 mm (18.7") | 1615 mm (63.6") | 655 mm (25.8") | 1230 mm (48.4") | 200 kW (268 hp) | 3200 kg (7055) | 4100 kg (9039 lbs) |
| *Excluyendo motor y transmisión |
