Los desaguadores en espiral son óptimos para el desaguado de sólidos como escoria y escamas de laminación. Se suelen utilizar en el tratamiento de escamas de laminación en fundición continua, laminado en caliente y escarpado, así como en cualquier otra aplicación de desaguado de material grueso.

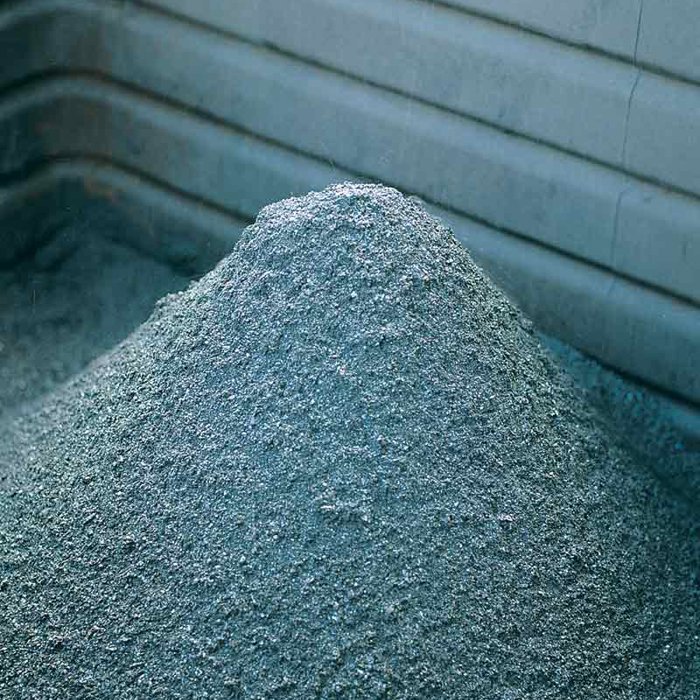

Desaguado de escoria y escamas de laminación
El desaguador en espiral de Metso consta de un conducto abierto con disposiciones para la recolección de los productos. El material grueso se deposita y se retira continuamente por medio de la espiral de transporte.
El material se desaguará por drenaje en la parte superior de la espiral antes de la descarga y el lavado de descarga para el material desaguado se ajustará fácilmente entre dos posiciones, lo que permite una descarga alternativa en dos contenedores separados.
Los desaguadores en espiral pueden manejar grandes flujos de efluentes, ofreciendo un producto de escama de laminación bien desaguado y un desbordamiento claro (típicamente 100 ppm).
Se ha demostrado que los flujos altos y un contenido bajo a moderado de sólidos bien definidos como escamas de laminación y escoria son óptimos para los desaguadores en espiral.

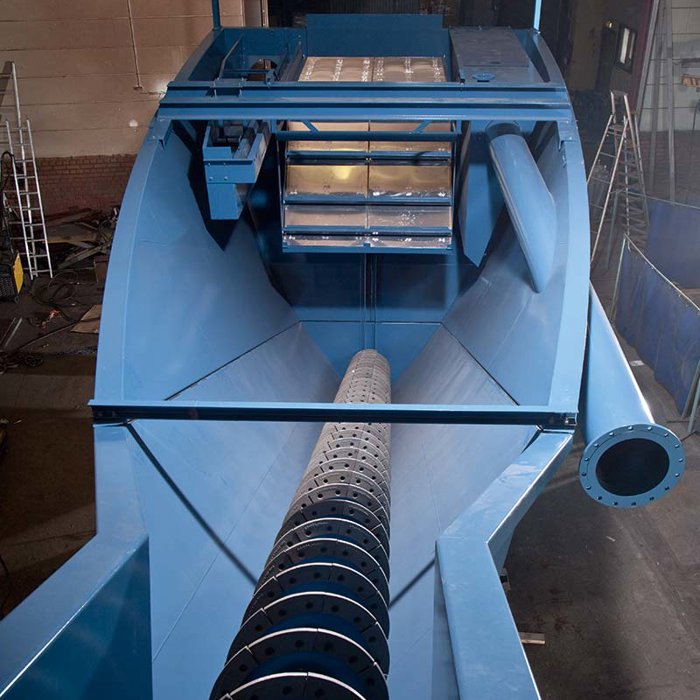

Diseño robusto y operación confiable
El desaguador en espiral consta de un tanque abierto para la sedimentación de sólidos y de una espiral de transporte para la remoción y el desaguado del producto sedimentado.
El tornillo viene en dos tamaños según el tamaño de la máquina y tiene un paso simple o doble opcional según los requisitos del proceso.
Los segmentos en espiral se sueldan directamente al eje de la espiral. Las zapatas están hechas de hierro con alto contenido de cromo y están atornilladas a los segmentos. El conjunto de rodamientos sumergidos es de tipo purgado con grasa y el paquete de rodamientos se puede desmontar y reemplazar sin levantar la espiral del tanque.
La transmisión consta de un motor eléctrico, transmisión por cable en V y reductor de velocidad para un funcionamiento confiable a bajas velocidades en espiral necesarias para un menor desgaste y un mejor desaguado.

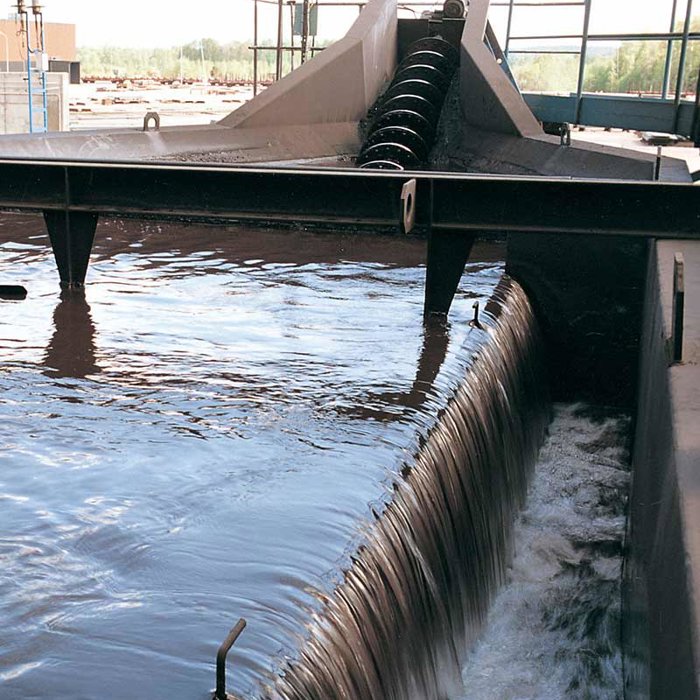

Fácil de instalar y mantener
El desaguador en espiral se entrega generalmente como una unidad prefabricada completa con escaleras, pasamanos y plataformas. En algunos casos, las unidades más grandes pueden entregarse en partes para su montaje en el sitio.
Área de piscina grande: para aplicaciones de alto flujo
La gran superficie del tanque permite tomar altos caudales con contenido de sólidos limitado, aplicaciones muy comunes para diferentes efluentes de lavado industrial.
Con la adición de paquetes de placas inclinadas en el tanque, se obtienen áreas de sedimentación de 8 a 100 m2 y caudales de hasta 1600 m3/h.
Skimmer de aceite como opción
En algunas aplicaciones, la alimentación contiene aceite y grasa. Estos son productos flotantes que informan al desbordamiento de agua clara. Se puede suministrar un skimmer de aceite de diseño especial para la eliminación de estos productos flotantes.

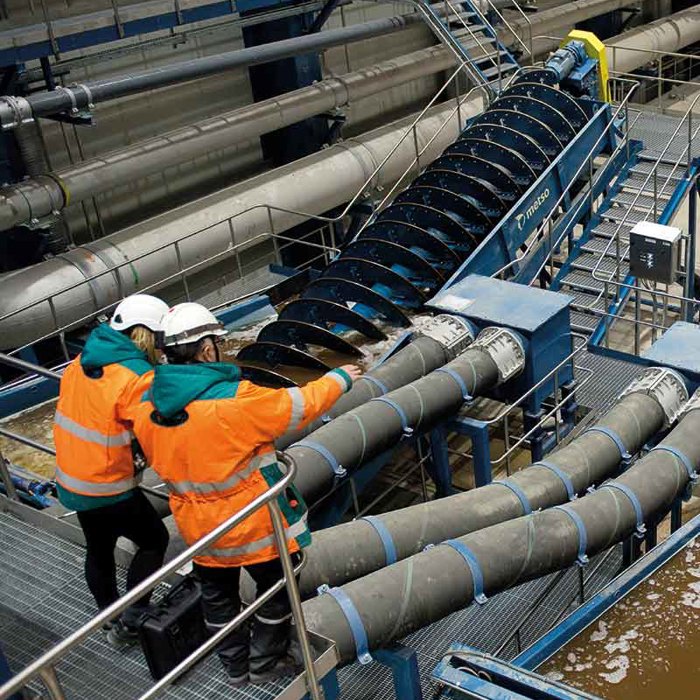

Plataformas de servicio
Se pueden proporcionar plataformas de servicio y escaleras opcionales para adaptarse a las condiciones locales.
Paquetes de placas inclinadas
Para aumentar el área de sedimentación del tanque, el desaguador en espiral se puede suministrar con paquetes de placas. Las placas están dispuestas en dos marcos de acero, fáciles de quitar si es necesario.
Dispositivo de elevación en espiral hidráulico
Si la descarga de sólidos es intermitente mientras la alimentación es continua, se puede suministrar un dispositivo hidráulico de elevación en espiral como opción.
Rodamientos
El paquete de rodamientos del extremo inferior se puede desmontar y reemplazar sin levantar la espiral del tanque. El extremo superior de la espiral está provisto de un paquete de rodamientos de extremo inferior que se puede desmontar y reemplazar sin levantar la espiral del tanque.

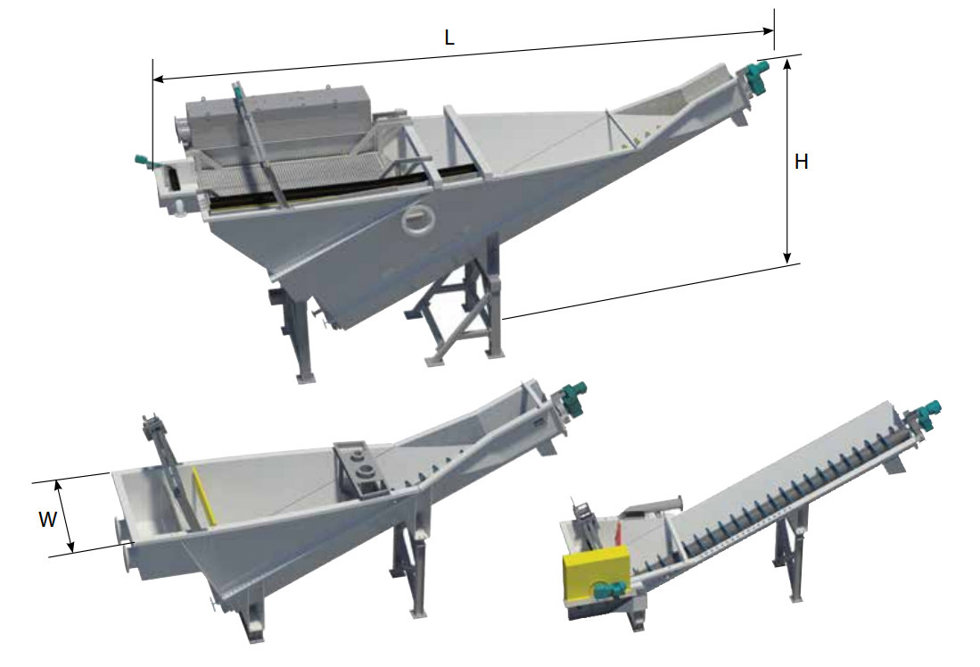

Especificaciones técnicas de los desaguadores en espiral SDC de Metso
