Las bombas de flujo inducido verticales de la serie Sala ST son bombas para slurries (pulpas) resistentes de uso general. Conocidas por impulsores de flujo inducido y bajo desgaste de las partículas bombeadas, estas bombas se utilizan a menudo para la transferencia de carbono en procesos de lixiviación de oro y en otras aplicaciones donde se manipulan sólidos fibrosos grandes o largos.
Aplicaciones versátiles
Transferencia de carbono en la lixiviación de oro. Manipulación de sólidos fibrosos grandes y sólidos largos y fibrosos.
Diseño
El eje de la bomba de servicio pesado se mueve libremente debajo de la caja de rodamientos. No hay rodamientos de muñón por debajo del nivel de líquido para mantenimiento.
Piezas robustas
Las piezas hidráulicas están disponibles en stock en hierro fundido y acero inoxidable y alto contenido de cromo.
Experiencia global, soporte local
Profesionales de bombeo y procesamiento de minerales en más de 60 países del mundo.

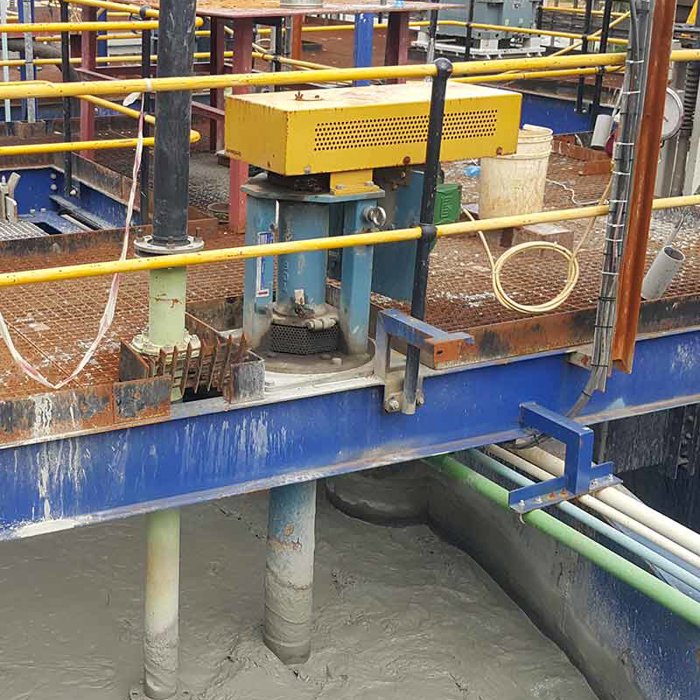

Para un rendimiento sin obstrucciones

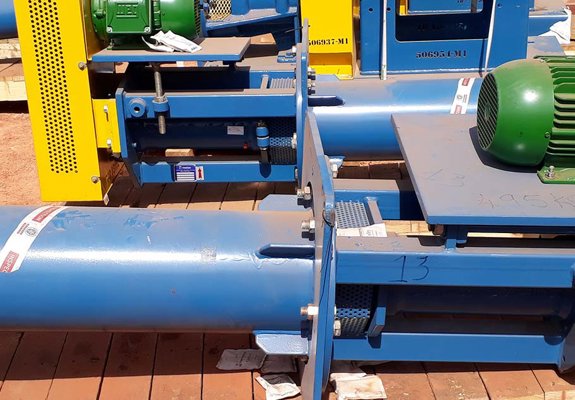

La gama de bombas de flujo inducido verticales de Metso se conoce mejor como bombas de flujo inducido verticales de la serie Sala ST.
Equipadas con succión simple y sin sellado de eje, las bombas verticales Sala ST pueden manejar corrosión severa, abrasión y temperaturas extremas en las industrias química, de procesamiento de minerales, pulpa y papel, elaboración de cerveza, alimentos y otras.
Aplicaciones típicas
- Transferencia de carbono en la lixiviación de oro
- Manipulación de sólidos fibrosos grandes
Diseño
El eje de la bomba de servicio pesado se mueve libremente debajo de la caja de rodamientos.
No hay rodamientos de muñón por debajo del nivel de líquido para mantenimiento. La bomba no tiene prensaestopas y, por lo tanto, no requiere agua de sellado.
Metalurgia
Las piezas hidráulicas están disponibles en stock en hierro fundido y acero inoxidable y alto contenido de cromo. Algunos tamaños también están disponibles con piezas de desgaste de poliuretano o revestidas de goma.
Los conjuntos del cuerpo de la bomba debajo de la placa base están disponibles en acero al carbono y acero inoxidable. Otros materiales están disponibles a pedido.
Impulsor
Impulsor de vórtice disponible
Este impulsor empotrado está ubicado fuera del patrón de flujo. El efecto de bombeo lo realiza el vórtice que genera el impulsor en la pulpa.
El paso a través de la bomba de vórtice está completamente abierto, por lo que es especialmente adecuado para bombear fibras y material similar.
Ajuste del impulsor
El eje fácilmente ajustable permite configurar las holguras de la bomba para un rendimiento máximo.
Transmisión por correa en V
La transmisión por correa en V permite un ajuste sencillo y rentable del caudal de la bomba.

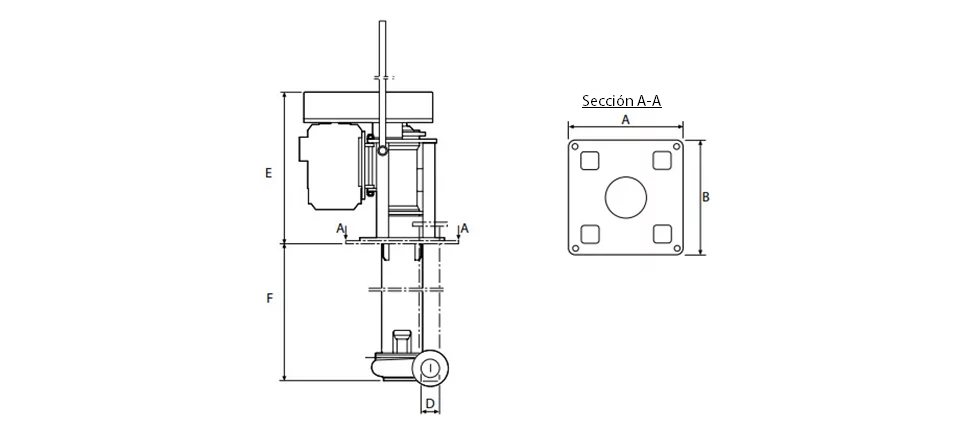

Selección de la bomba de flujo inducido vertical Sala ST.
Especificaciones técnicas de las bombas de flujo inducido verticales Sala ST
MODELO | ESTRUCTURA INFERIOR | A | B | D | E | F | Motor | Potencia | Peso |
|---|---|---|---|---|---|---|---|---|---|
| STGVA 22WFR L80 | 80 cm (31") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 870 mm (35") | NEMA | 22 kW (30 hp) | 350 kg (770 lbs) |
| STGVA 22WFR L120 | 120 cm (47") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1270 mm (50") | NEMA | 22 kW (30 hp) | 385 kg (850 lbs) |
| STGVA 22WFR L150 | 150 cm (59") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1570 mm (62") | NEMA | 22 kW (30 hp) | 410 kg (905 lbs) |
| STGVA 22WFR L180 | 180 cm (71") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1870 mm (74") | NEMA | 22 kW (30 hp) | 435 kg (960 lbs) |
| STGVA 33WFR L80 | 80 cm (31") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 900 mm (36") | NEMA | 22 kW (30 hp) | 360 kg (795 lbs) |
| STGVA 33WFR L120 | 120 cm (47") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1300 mm (51") | NEMA | 22 kW (30 hp) | 395 kg (870 lbs) |
| STGVA 33WFR L150 | 150 cm (59") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1600 mm (63") | NEMA | 22 kW (30 hp) | 420 kg (925 lbs) |
| STGVA 33WFR L180 | 180 cm (71") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1900 mm (75") | NEMA | 22 kW (30 hp) | 445 kg (980 lbs) |
| STGVA 44WFR L80 | 80 cm (31") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 930 mm (37") | NEMA | 22 kW (30 hp) | 370 kg (820 lbs) |
| STGVA 44WFR L120 | 120 cm (47") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1330 mm (52") | NEMA | 22 kW (30 hp) | 405 kg (890 lbs) |
| STGVA 44WFR L150 | 150 cm (59") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1630 mm (64") | NEMA | 22 kW (30 hp) | 430 kg (945 lbs) |
| STGVA 44WFR L180 | 180 cm (71") | 600 mm (24" ) | 600 mm (24" ) | 76 mm (3") | 810 mm (32") | 1930 mm (76") | NEMA | 22 kW (30 hp) | 455 kg (1000 lbs) |
