Las bombas verticales para tanques de la serie Sala VT están diseñadas para pulpas abrasivas. Conocidas por su construcción robusta y durabilidad, las bombas verticales para tanques están diseñadas para ser fáciles de mantener y de instalar.
Flexibilidad de diseño
La bomba, el sumidero de la bomba y el motor están integrados en una unidad autónoma.
Funcionamiento sin problemas
El diseño de tanque abierto con una entrada vertical del “extremo húmedo” evita el bloqueo de aire al permitir que el aire atrapado suba por el eje.
Diseño en voladizo
El eje de la bomba de servicio pesado tiene un diseño en voladizo y cuelga debajo de la caja de rodamientos.
Conjunto portarodamientos
El eje de la bomba está sobre rodamientos antifricción lubricados con grasa.
Revestimiento de goma o de metal duro
La gama de bombas verticales para tanques de Metso se denomina bombas verticales para tanques Sala VT. Están disponibles en versiones revestidas de goma o revestidas de metal duro.
- Caudales de hasta 700 m³/h – 3 100 USGPM
- Alturas de hasta 30 m – 100 ft
Aplicaciones típicas
- Alimentar a los ciclones de desaguado en plantas de arena
- Tareas de subdesbordamiento de harneros
- Bombas de muestreo en concentradores
- Instalaciones permanentes, móviles o semimóviles en aplicaciones industriales
- Unidades de mezcla/distribución en aplicaciones de floculante o cal en plantas de tratamiento de aguas residuales o grouting de cemento en túneles o minas
Soluciones de diseño
Flexibilidad de diseño
La bomba, el sumidero de la bomba y el motor están integrados en una unidad autónoma. Fácil de instalar y de conectar. No se necesita alineación ni cimentaciones especiales.
Funcionamiento sin problemas
El diseño de tanque abierto con una entrada vertical del “extremo húmedo” evita el bloqueo de aire al permitir que el aire atrapado suba por el eje. Estas bombas pueden funcionar en seco.
Diseño en voladizo
El eje de la bomba de servicio pesado tiene un diseño en voladizo y cuelga debajo de la caja de rodamientos. No hay rodamientos, prensaestopas ni sellos de eje sumergidos.
Conjunto portarodamientos
El eje de la bomba está sobre rodamientos antifricción lubricados con grasa. La holgura del impulsor se mantiene mediante el ajuste axial externo del conjunto de eje/rodamiento. Los rodamientos tienen doble protección contra la entrada de pulpa.

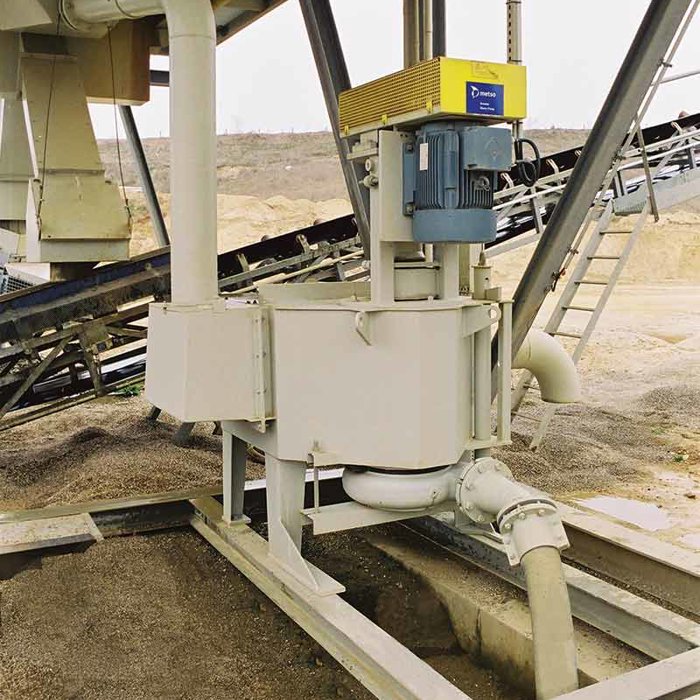

Motor y mantenimiento
Las bombas se suministran con transmisión por correa en V, motor y protección para la transmisión. El motor está montado verticalmente, con el eje hacia arriba, en una placa de motor ajustable colocada sobre la parte superior del tanque, a lo largo del lado de la caja de rodamientos.
El tamaño del motor y la transmisión por correa en V varían según la aplicación de la bomba. Datos mínimos requeridos para una selección aproximada de bomba, velocidad y motor de accionamiento:
• Tasa de flujo de la pulpa
• Densidad de la pulpa
• Altura de descarga total
Mantenimiento simplificado
La carcasa de la bomba para tanques VT está sostenida por una viga. La viga se baja a mano o con una gata hidráulica, según el tamaño de la bomba.
En los tamaños de bomba más grandes (VT 100 y superiores), la viga se puede girar hacia afuera para que un dispositivo de elevación pueda acceder a las partes del “extremo húmedo”.
Soporte y opciones
Las piezas de desgaste tienen grandes secciones de material para una vida útil extra larga y están diseñadas para las aplicaciones más difíciles.
Las bombas estándar se suministran con piezas del “extremo húmedo” de caucho natural resistente al desgaste o aleación de hierro con alto contenido de cromo resistente al desgaste, con una dureza nominal de 600 BHN.
Otros materiales de piezas de desgaste disponibles incluyen la gama de cauchos naturales, cauchos sintéticos y poliuretano de Metso.
Las piezas en diferentes materiales son completamente intercambiables y se pueden combinar para una vida útil óptima.
Hay dos configuraciones de impulsor diferentes disponibles para un rendimiento óptimo:
- Impulsor semiabierto Tipo O para un funcionamiento sin problemas y sin obstrucciones.
- Impulsor cerrado tipo C que presenta alta altura y eficiencia.

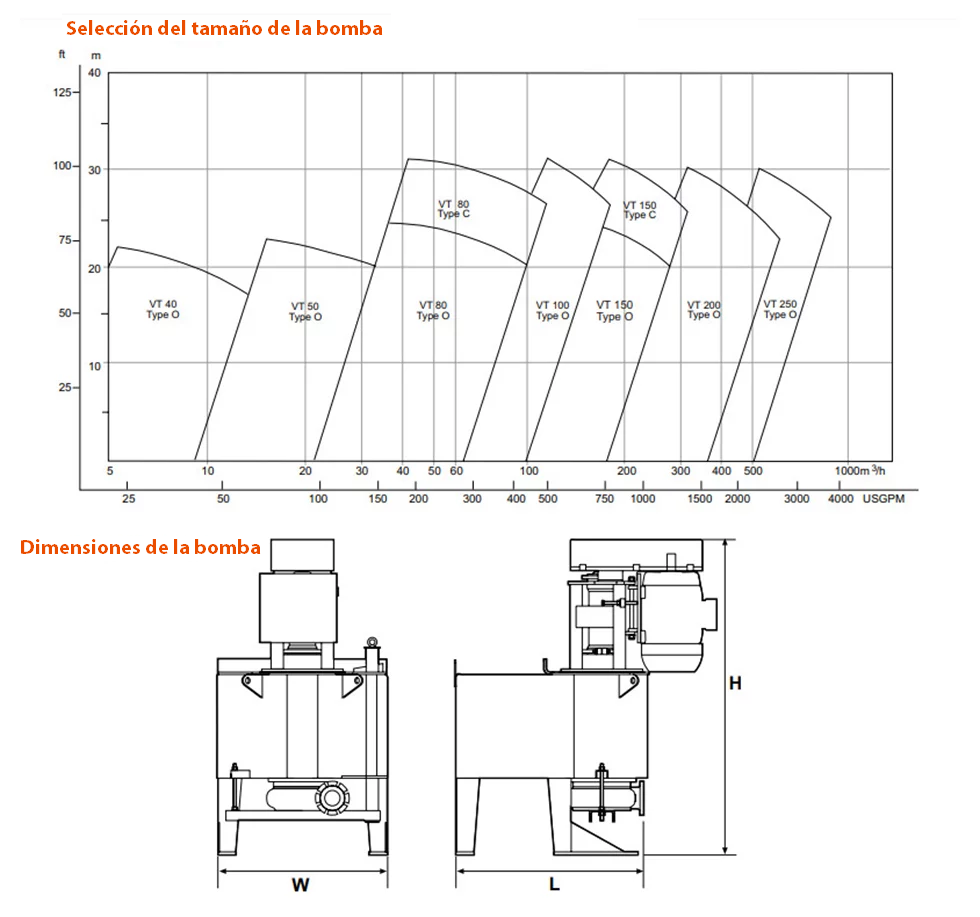

Selección del tamaño y de las dimensiones de la bomba para tanques Sala VT.
Especificaciones técnicas de las bombas verticales para tanques Sala VT
MODELO | DESCARGA DE LA BOMBA | ALTURA | LARGO | ANCHO | PESO* | VOLUMEN DEL SUMIDERO |
|---|---|---|---|---|---|---|
| VT40 | 40 mm (1.5") | 1 030 mm (40.5") | 740 mm (29") | 610 mm (24") | 110 kg (243 lbs) | 0,06 m3 (16 USG) |
| VT50 | 50 mm (2") | 1 470 mm (58") | 1 035 mm (41") | 1 010 mm (40") | 305 kg (672 lbs) | 0,25 m3 (66 USG) |
| VT80 | 80 mm (3") | 1 880 mm (74") | 1 015 mm (40") | 1 060 mm (42") | 580 kg (1 279 lbs) | 0,33 m3 (87 USG) |
| VT100 | 100 mm (4") | 2 050 mm (81") | 1 225 mm (48") | 1 100 mm (43") | 825 kg (1 819 lbs) | 0,57 m3 (150 USG) |
| VT150 | 150 mm (6") | 2 160 mm (85") | 1 285 mm (50.5") | 1 100 mm (43") | 925 kg (2 039 lbs) | 0,57 m3 (150 USG) |
| VT200 | 200 mm (8") | 3 105 mm (122") | 1 710 mm (67") | 1 510 mm (59") | 2 655 kg (5 853 lbs) | 1,26 m3 (333 USG) |
| VT250 | 250 mm (10") | 3 105 mm (122") | 1 760 mm (69") | 1 510 mm (59") | 2 785 kg (6 140 lbs) | 1,26 m3 (333 USG) |
| *Weight with metal parts. Rubber parts reduce weight by 10% |
