La contención del horno es fundamental para tu proceso. Para obtener la mayor vida útil posible de la campaña y obtener el máximo beneficio del sistema, es necesario monitorear continuamente el desempeño de los revestimientos refractarios del horno.
PRINCIPIO DE FUNCIONAMIENTO
La solución comprende termopares instalados a diferentes profundidades en la pared del horno para permitir un control preciso de las ubicaciones propensas al desgaste. Utilizando los datos recopilados por los termopares, el flujo de calor se puede calcular en todo el revestimiento utilizando la Ley de Conducción de Calor de Fourier. El cálculo utiliza los datos de flujo de calor y las curvas de isoterma (curvas de temperatura donde el metal y la escoria están en el punto de fusión). Los datos recopilados se utilizan para generar visualizaciones fáciles de interpretar de la temperatura, del estado del revestimiento y de las curvas de isoterma para los operadores y el personal de ingeniería.
El análisis requerido de los puntos de fusión y de la viscosidad de todos los componentes de metal y escoria se puede realizar en el Centro de Investigación de Metso.

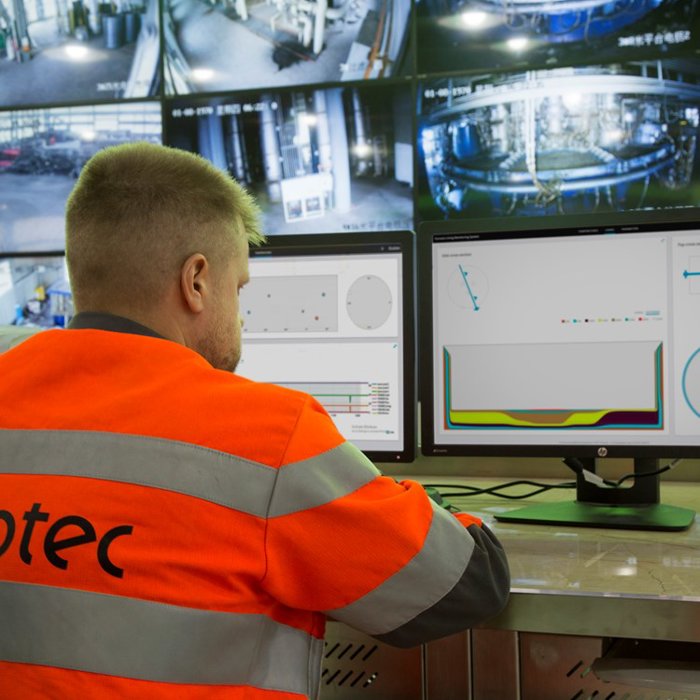

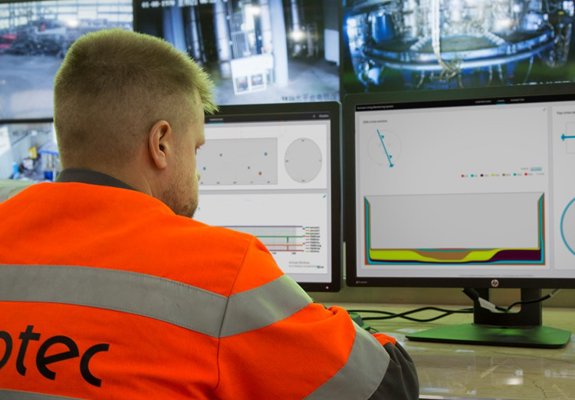

El Sistema de Monitoreo de Revestimientos de Hornos de Metso muestra información en una interfaz 2D limpia, lo que permite a los operadores determinar rápida y fácilmente la condición del revestimiento del horno.
COMPONENTES CLAVE
- Termopares
- Conectividad de termopares al sistema de control distribuido (DCS) y de DCS al Sistema de Monitoreo de Revestimientos de Hornos
- PC y pantalla
- Aplicación de software que incluye modelado de revestimientos e interfaces de usuario
