Contrôle de l'amplitude d'un crible vibrant

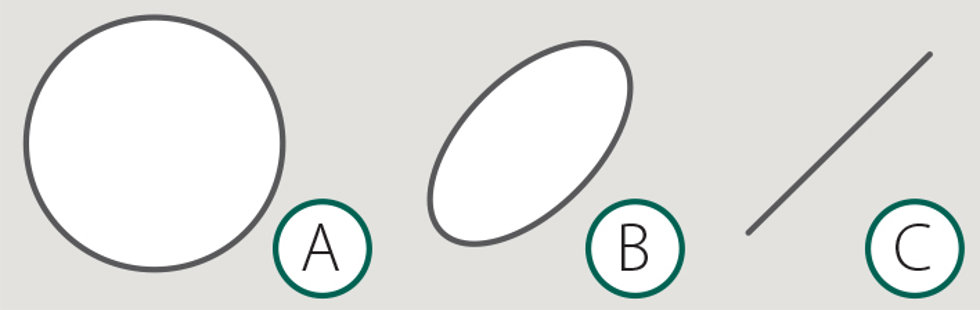

Parmi les choses à vérifier périodiquement sur les cribles, la forme du mouvement est l'une des plus importantes. Dans le tableau ci-dessous, on peut voir et vérifier la forme du mouvement vibratoire : circulaire (A), elliptique (B) ou même linéaire (C).

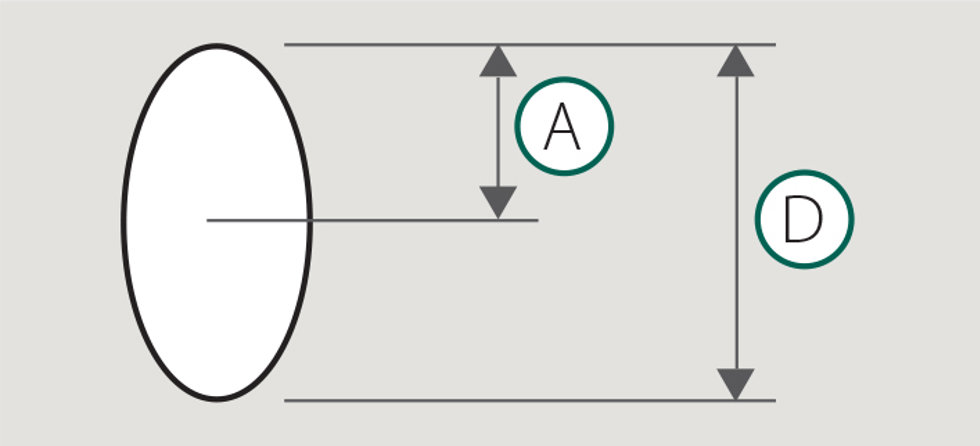

Il est également possible d'évaluer l'amplitude du mouvement, comme le montre l'illustration ci-dessous :

Examinons quelques concepts liés à l'amplitude :

• L'amplitude de la vibration ne dépend pas de la rotation des mécanismes vibrants.
• L'amplitude combinée à la rotation confère une certaine accélération à l'équipement et cette accélération est responsable du transport du matériau.
• Plus la quantité de matériau à transporter est importante, plus l'amplitude de vibration de l'équipement doit être élevée.

Il existe une relation idéale entre la rotation de fonctionnement, l'amplitude et le degré d'inclinaison de l'équipement en fonction de la taille de maille installée sur les cribles. La rotation nominale est établie en observant les conditions idéales de fonctionnement et, en outre, pour garantir que l'équipement fonctionne en toute sécurité en dessous de la fréquence critique de la structure vibrante.

Avertissement : Ne jamais modifier la rotation d'un équipement vibrant avant d'avoir vérifié la plage de fonctionnement de l'équipement Metso Outotec.

L'amplitude de la vibration peut être modifiée en changeant la position du contrepoids mobile. Ce réglage est effectué en fonction de l'application. Le criblage des matériaux grossiers exige une amplitude plus élevée que l'amplitude requise pour la classification

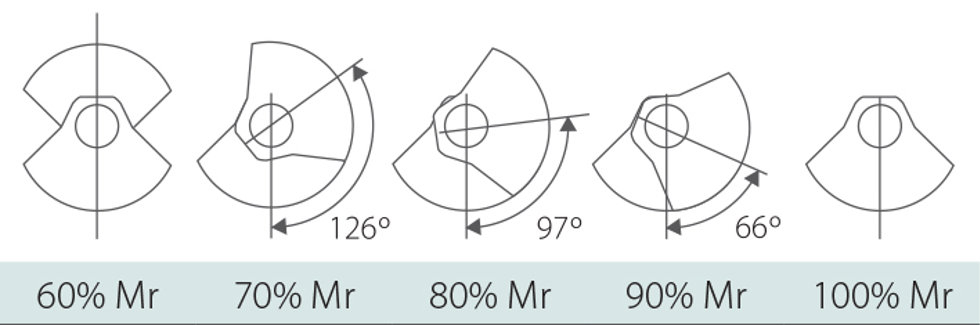

Vous trouverez ci-dessous le tableau de réglage du mécanisme vibratoire de la série V-100 :

Pour les autres modèles d'équipements vibrants (tels que les alimentateurs, goulottes, etc.), veuillez consulter leurs manuels respectifs.

Plus l'amplitude de fonctionnement de l'équipement vibrant est élevée, plus la durée de vie des roulements de l'équipement est courte. La durée de vie des roulements sera satisfaisante même si tout le balourdage fourni à l'origine avec l'équipement est utilisé.

Avertissement: N'utilisez jamais de balourds differents à ceux fournis d'origine. Cela entraînerait une baisse considérable de la durée de vie des roulements, ainsi qu'un éventuel déséquilibre de l'équipement vibrant.

Afin de mesurer et d'analyser avec précision les performances dynamiques des cribles vibrants, nous avons développé le ScreenCheck®, un appareil de test électronique portatif doté de capteurs électroniques sans fil et d'un logiciel automatisé.
