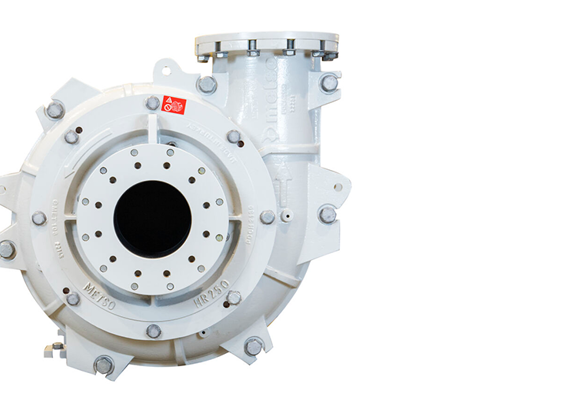

Pompes a boues horizontales de la série Orion

Pompes à boues horizontales de la série Orion

Pompes revêtues de caoutchouc et de métal dur pour les applications abrasives

Les pompes à boues horizontales de la série Orion sont des équipements de pompage robustes conçus pour les boues abrasives. La série se compose de deux gammes, la gamme Heavy H (lourde) et la gamme médium M. Les deux gammes sont disponibles en fonte au chrome ou revêtue caoutchouc.

Faible coût total

Le résultat de plus de 60 ans d'expérience de milliers d'applications de pompage.

Faible consommation d'énergie

Utilisation optimale de l'énergie. Fonctionnement proche du meilleur point de fonctionnement. Amélioration de l'efficacité hydraulique.

Longue durée de vie

Pièces en métal dur, en caoutchouc et en matériaux résistants à la corrosion de la plus haute qualité. Sections très épaisses aux points d'usure connus.

Fiabilité en fonctionnement

Les pompes et les pièces détachées sont fabriquées dans le cadre d'une gestion de la qualité totale dans des unités de production certifiées ISO.

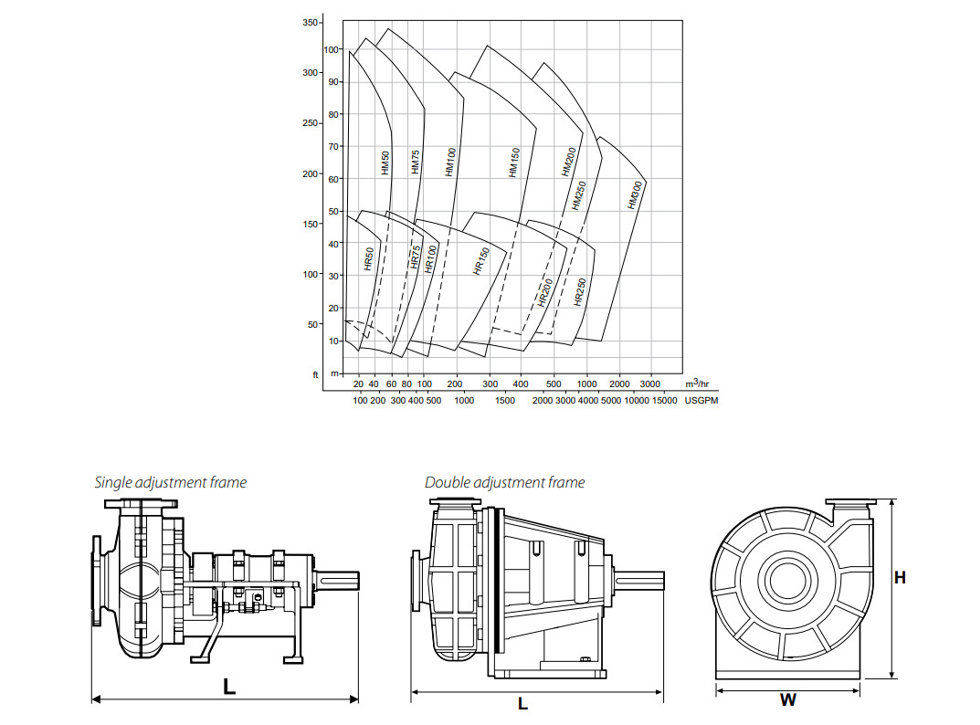

Série Orion gamme H et gamme M

Gamme H

Conçue pour les applications industrielles de pompage de boues les plus difficiles. Se compose de pompes revêtues de métal dur (HM) et de caoutchouc (HM).

Débits jusqu'à 2 800 m³/h - 10 000 USGPM
Hauteur de refoulement jusqu’à 100 m - 330 ft

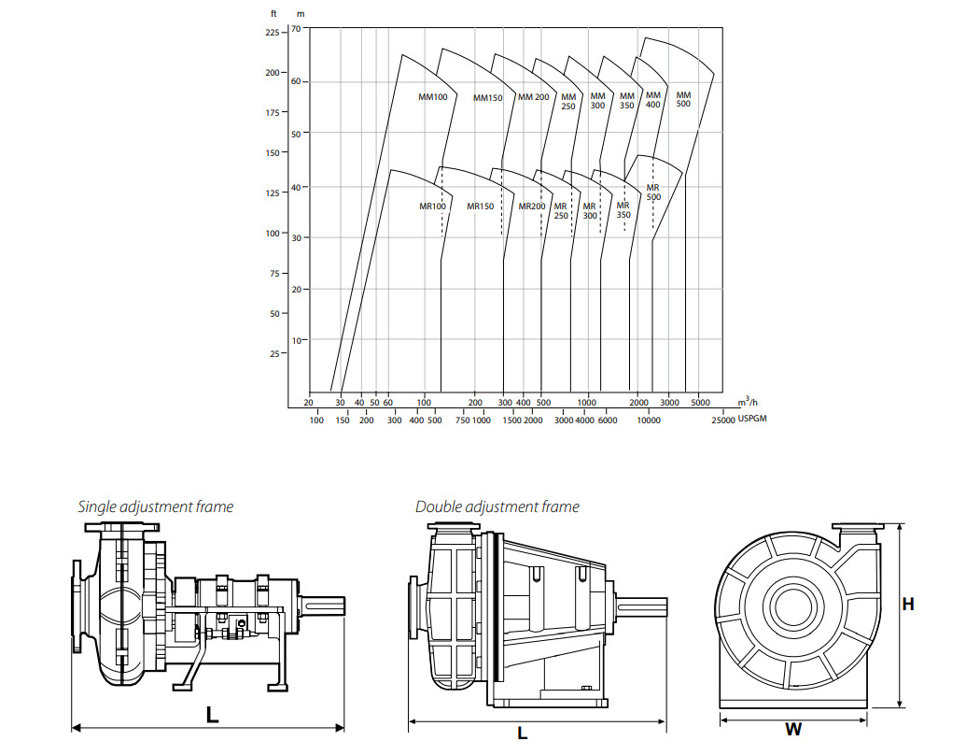

M-range

Conçue pour les applications abrasives et les hauteurs de refoulements moyennes dans les applications générales de transfert de fluides chargés. Couvre les pompes revêtues de métal dur (MM) et de caoutchouc (MR).

Débits jusqu'à 5 000 m³/h - 20 000 USGPM
Hauteur de refoulement jusqu'à 60 m - 200 ft

Applications typiques

Exploitation minière et traitement des minéraux
Aliments pour hydrocyclones
Déchets et résidus miniers
Dans les pompes de transfert de boues de plantes
Transformation industrielle
Charbon et cendres de centrales électriques
Sable et gravier

Faible coût total

Le développement ciblé des produits, combiné à plus de 60 ans d'expérience acquise dans des milliers d'applications de pompage, a permis d'améliorer continuellement les pompes à boues de la série Orion.

Ces pompes à boues liquides offrent de nombreux avantages aux clients, mais les plus importants sont les économies qui peuvent être réalisées sur la durée de vie.

Pour que les pompes à boues de la série Orion s'adaptent facilement à votre application dans n'importe quelle usine de traitement, les pompes sont disponibles avec différents agencements de moteurs tels que :

Couplage direct

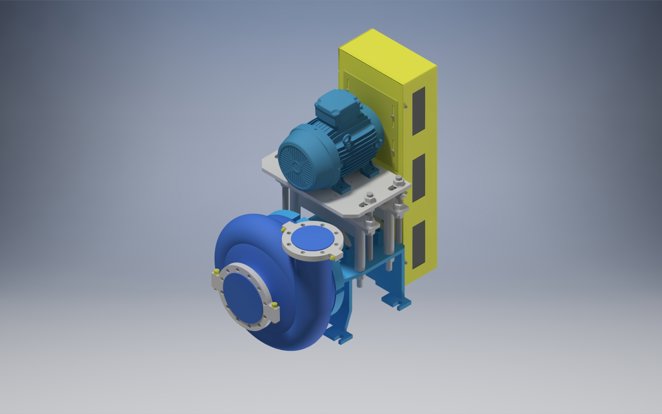

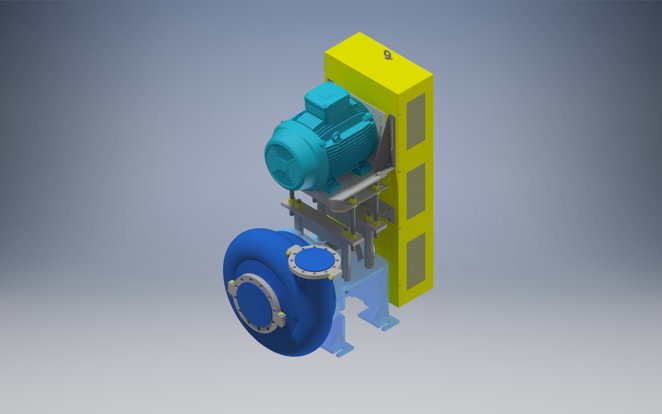

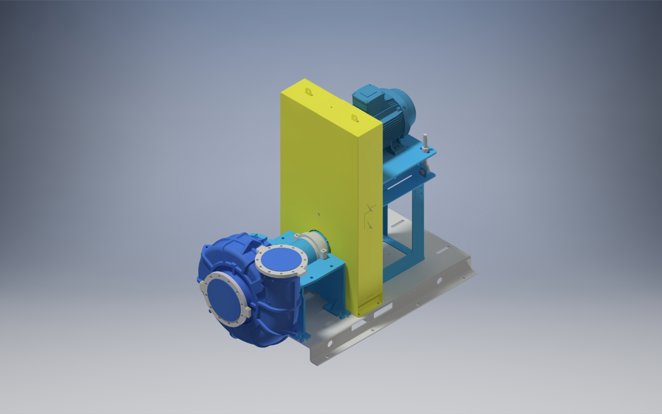

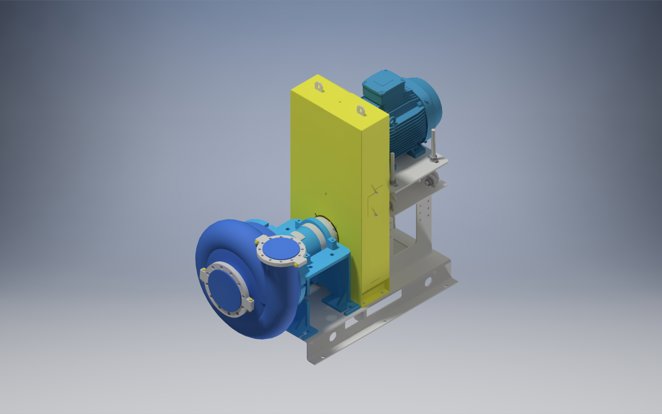

Montage en hauteur

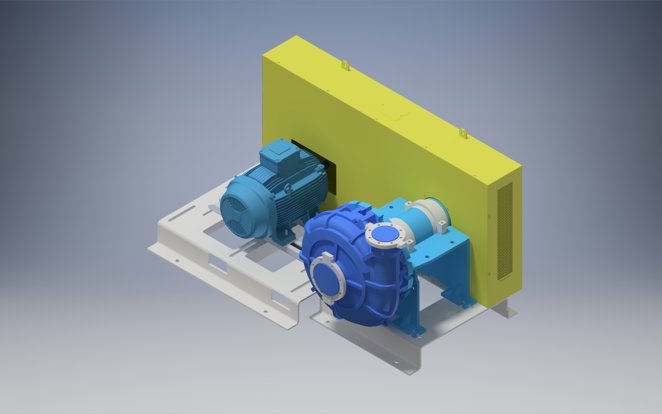

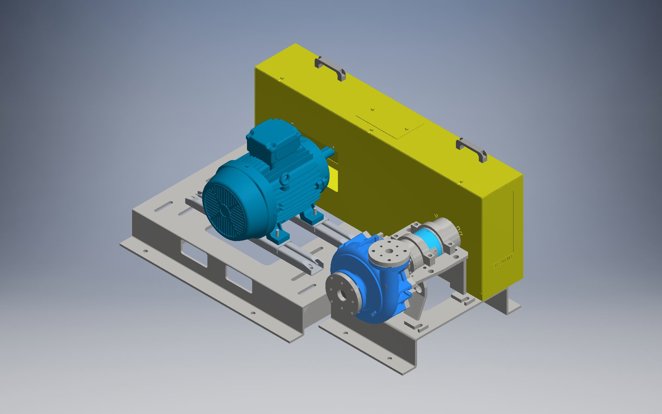

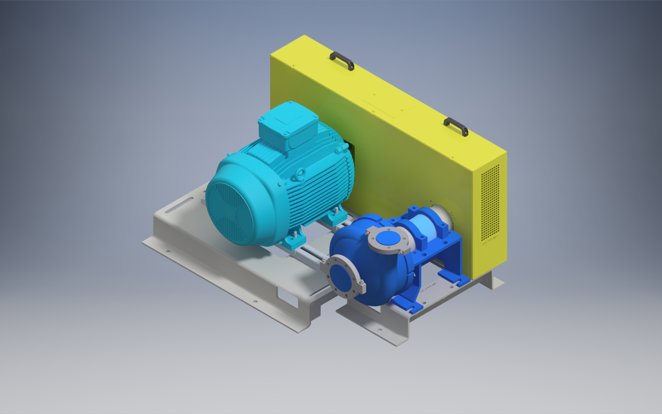

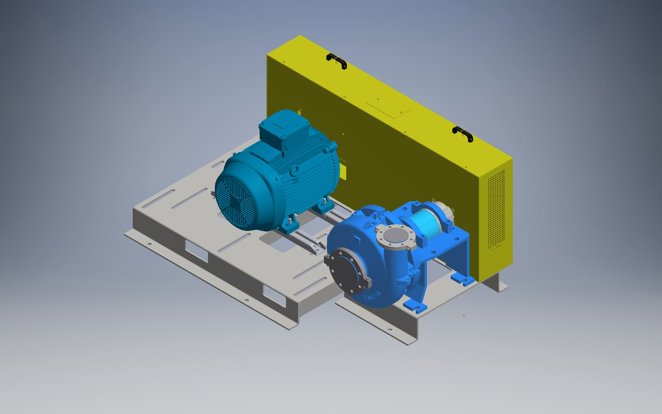

Montage latéral

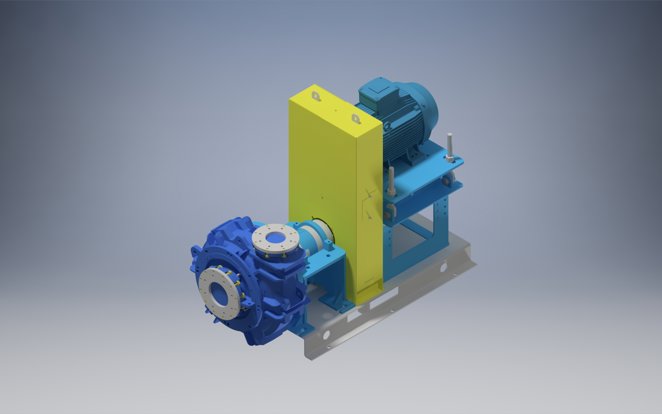

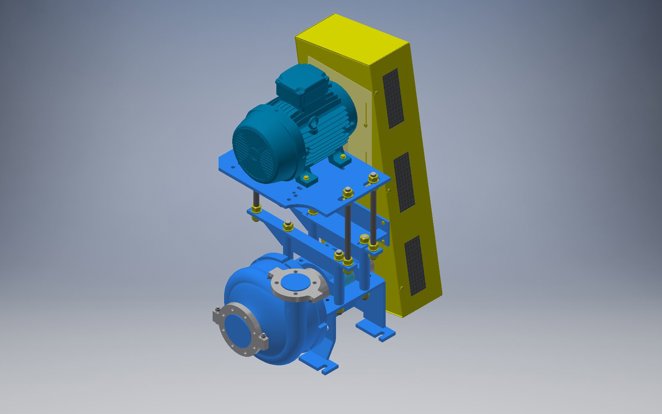

Montage à l'envers au dessus de la tête

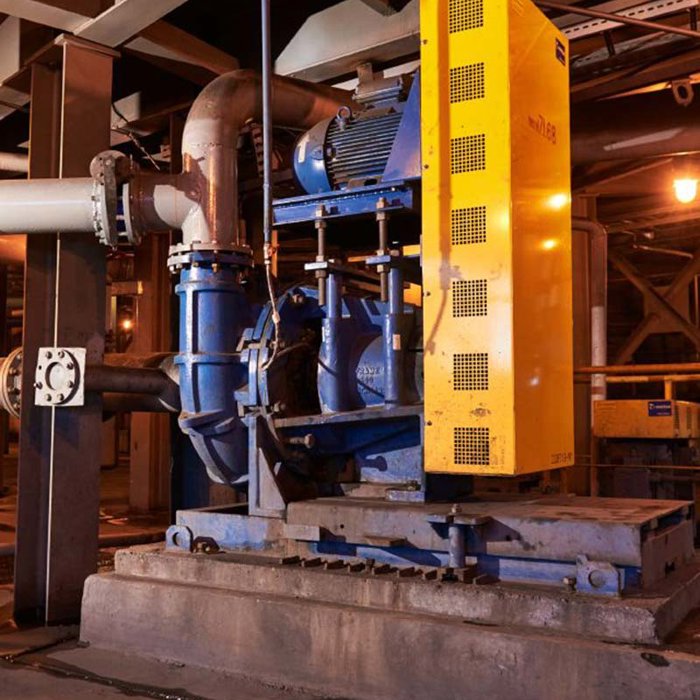

Les pompes à boue de la série Orion offrent un faible coût total.

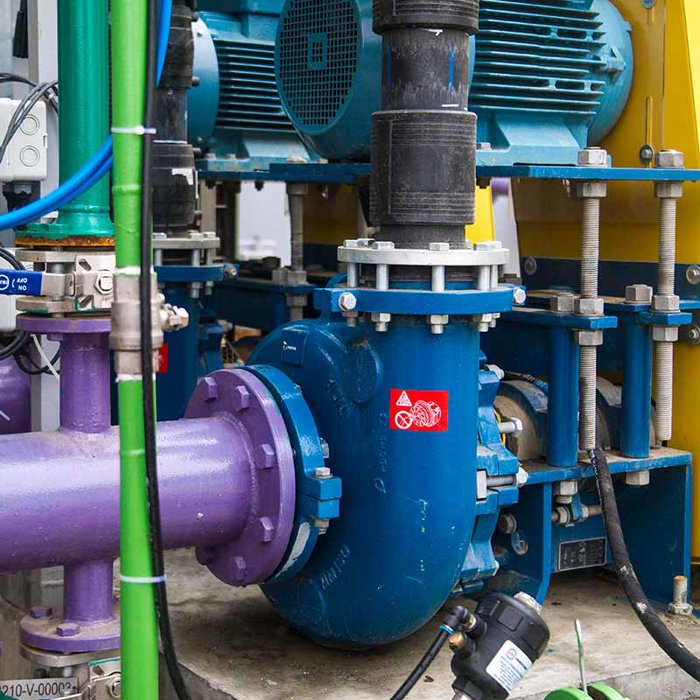

Faible consommation d'énergie

Une conception hydraulique à haut rendement assure une utilisation optimale de l'énergie
L'optimisation de la portée garantit un fonctionnement proche du meilleur point de rendement
Utilisation d'un logiciel de dynamique des fluides pour améliorer le rendement hydraulique des pompes
Technologie de conception informatique en 3D pour le développement de composants hydrauliques et mécaniques

Longue durée de vie

Pièces d'usure en métal dur, en caoutchouc et en matériaux résistant à la corrosion de la plus haute qualité
Conception robuste avec des sections très épaisses aux points d'usure connus
La plus haute qualité d'élastomères résistants à l'usure développée par Metso
Interchangeabilité des pièces en métal dur et en élastomère afin de fournir la meilleure solution pour chaque application individuelle
Matériaux spéciaux optionnels disponibles sur demande
Une application soigneuse au meilleur point d'efficacité et le choix d'un matériau résistant à l'usure permettent une usure régulière et une longue durée de vie
La double fonction de réglage du jeu d'usure en option augmente la durée de vie de l'usure

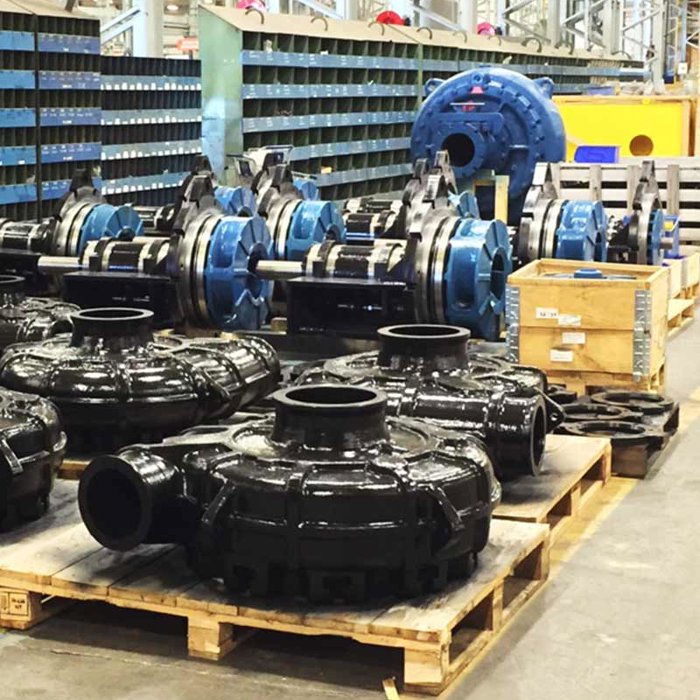

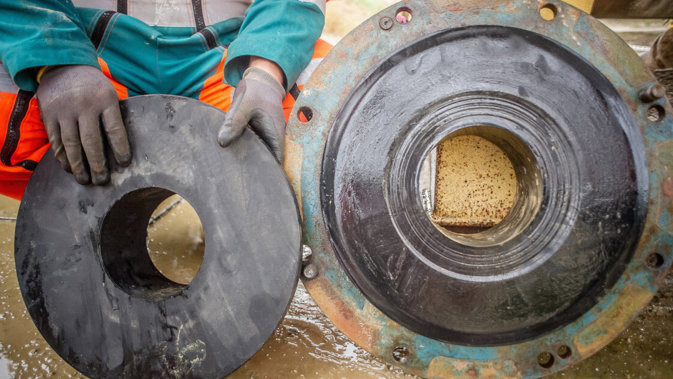

Wear parts for Orion Series pumps have a long wear life.

Les pompes à boue de la série Orion sont fiables en fonctionnement.

Fiabilité du fonctionnement

Des caractéristiques spécialement développées permettent un fonctionnement sans problème et un temps d'arrêt minimum, ce qui améliore la rentabilité.

L'arbre surdimensionné en acier à haute résistance est supporté par des roulements lubrifiés à la graisse dans un ensemble de cartouche autonome
Un dispositif à double joint assure l'étanchéité des roulements contre la contamination
Des options de joints de presse-étoupe fiables pour répondre aux besoins individuels, en utilisant des expulseurs, des presse-étoupes rincés ou des garnitures mécaniques

La conception modulaire et l'interchangeabilité totale des pièces minimisent les niveaux de stock
La fonction de retrait arrière permet de faciliter l'inspection et la maintenance
Les pompes et les pièces sont fabriquées dans le cadre d'une gestion de la qualité totale dans des unités de production certifiées ISO

Options

OPTIONS DE LA TURBINE

Roue fermée standard
Roue à débit induit (Vortex)
Roue à flux induit (Vortex) entièrement encastrée

OPTIONS D'ÉTANCHÉITÉ D'ARBRE

Plein débit

A utiliser dans des conditions d'aspiration non adaptées à la fermeture par centrifugation lorsque la dilution du produit n'est pas importante. Le plein débit assure la plus longue durée de vie de l'emballage.

Faible débit

A utiliser dans des conditions d'aspiration non adaptées à la fermeture par centrifugation lorsque la dilution du produit doit être minimisée.

Options pour les pompes à boue de la série Orion.

Système d’étanchéité par expeller

Permet une étanchéité sans dilution du produit et sans fuite

Garniture mécanique à boue Metso

Utilisé pour éviter les fuites de presse-étoupe ou la dilution du produit. Disponible en garniture mécanique simple de type boue ou garniture mécanique double avec fluide de barrage externe requis.

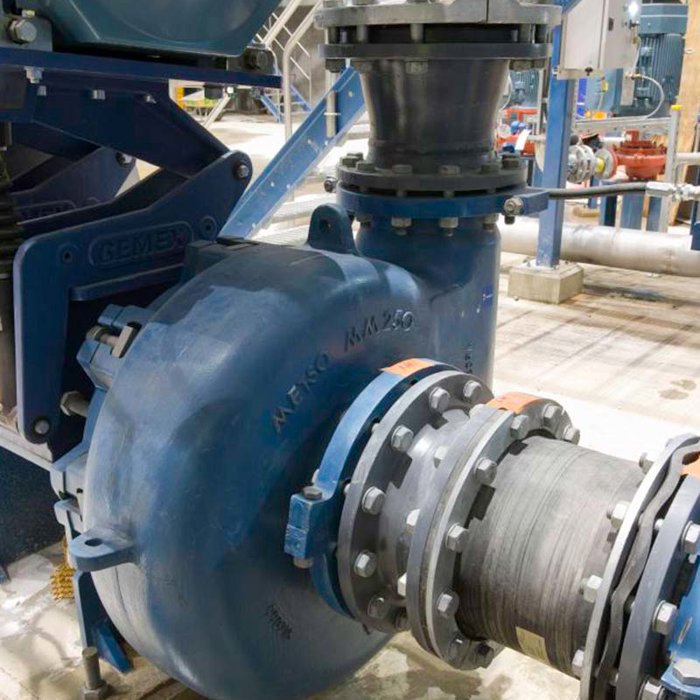

Configurations spéciales

Les pompes à boues de la série Orion peuvent également être fournies dans une variété de configurations spéciales :

HP - Haute Pression : Identique à la HM avec un boîtier plus lourd pour une pression plus élevée.
HG - Gravier à usage intensif : Les brides d'aspiration et de refoulement sont de la même taille et la roue a moins d'aubes pour faire passer des matériaux de plus grande taille.
HT - Tunnelage à haute résistance : Comme HM, avec un coude spécial à 90° moulé dans le corps.

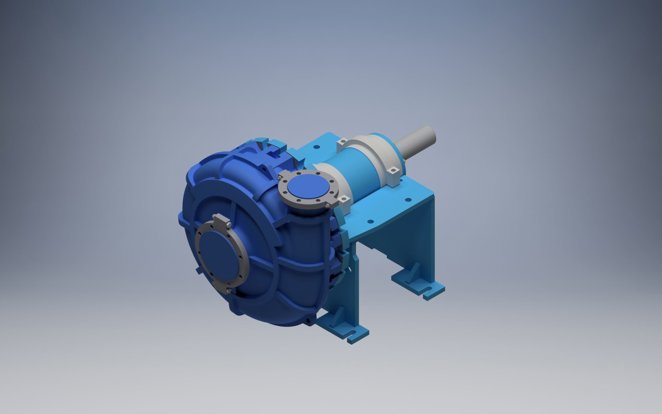

HH - Tête haute : Roue de plus grand diamètre pour une taille de bride donnée.

Contactez vos experts locaux en pompage de boues Metso pour plus d'informations.

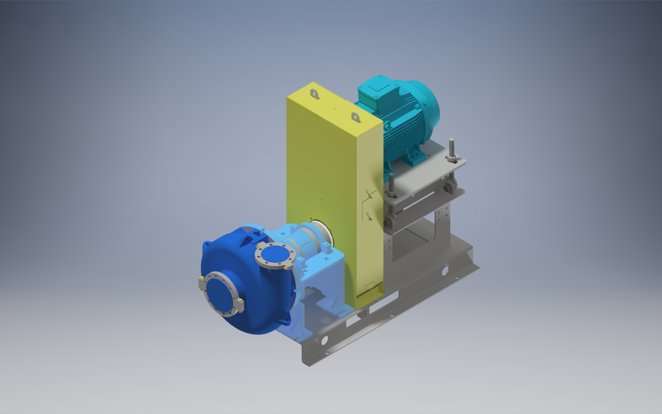

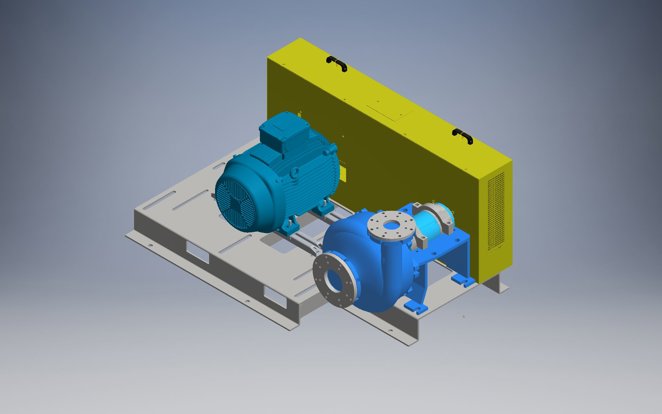

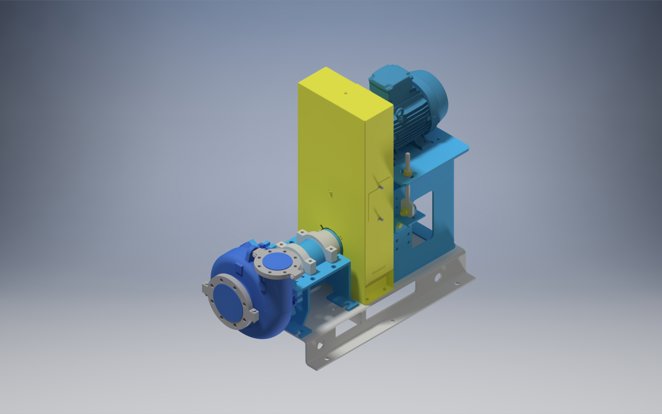

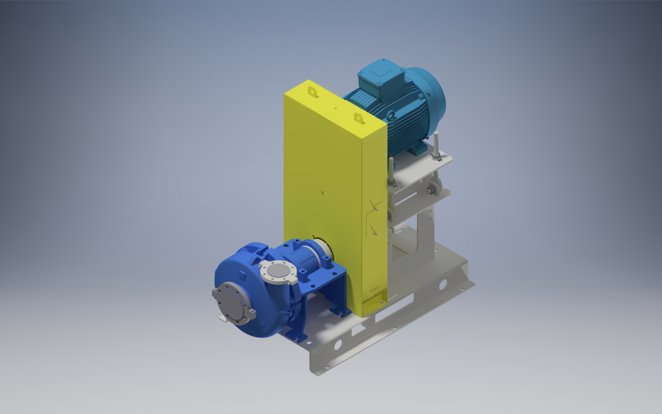

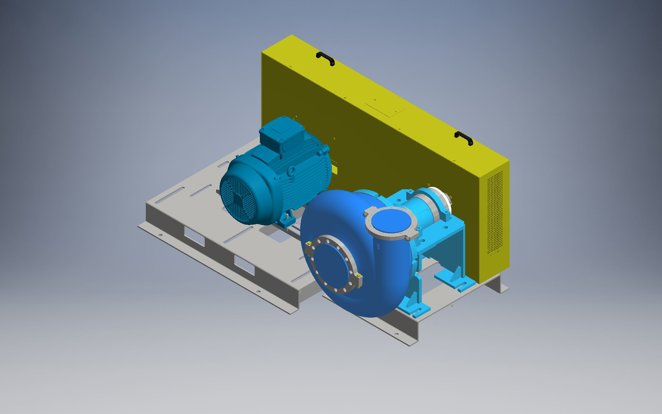

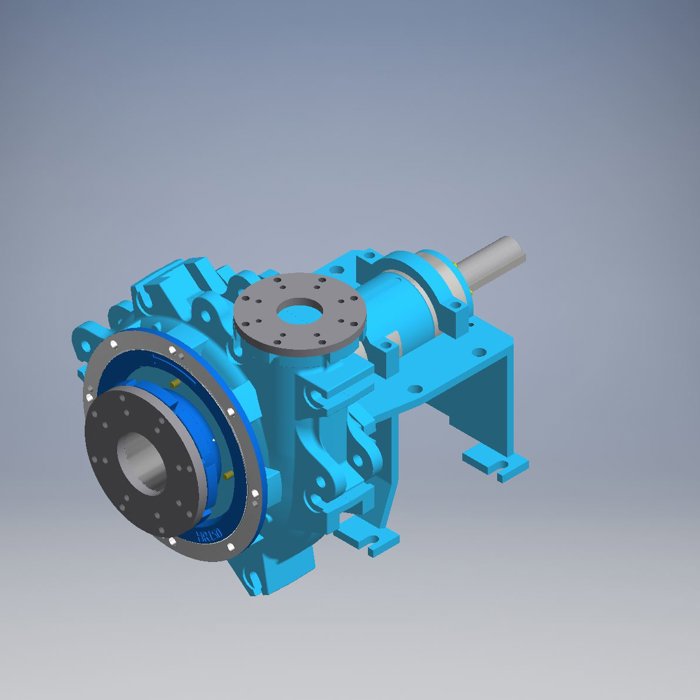

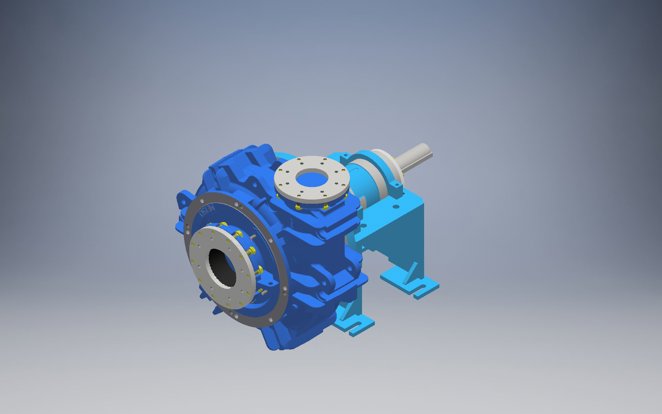

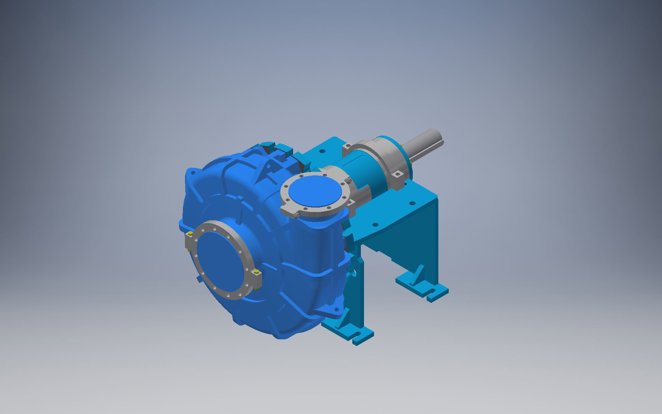

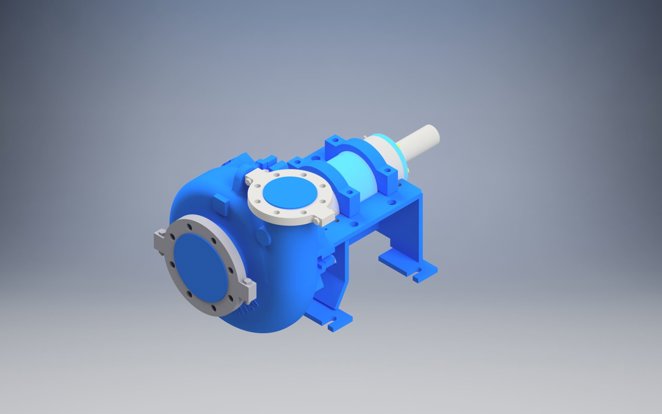

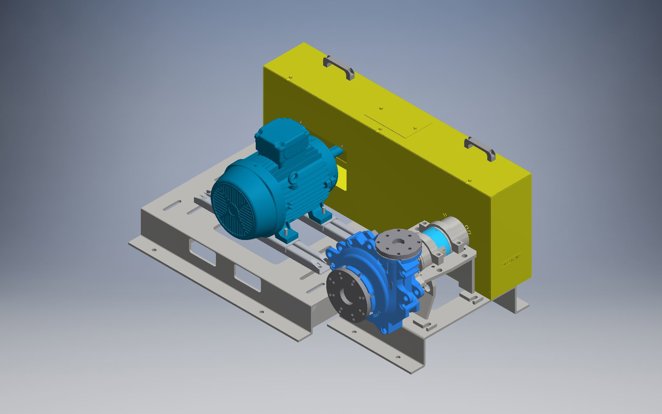

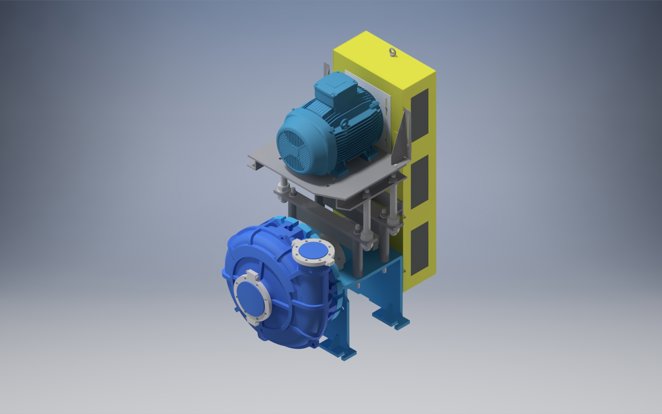

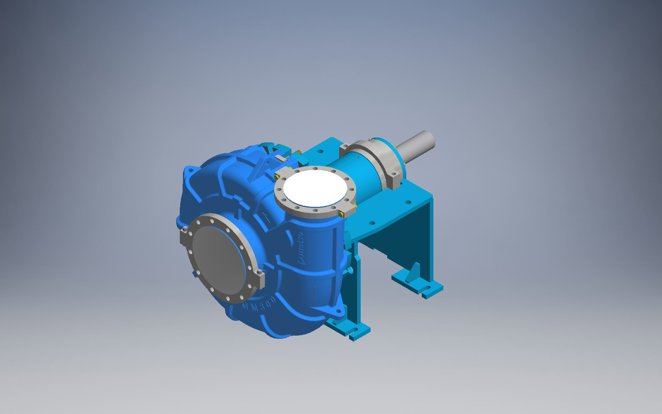

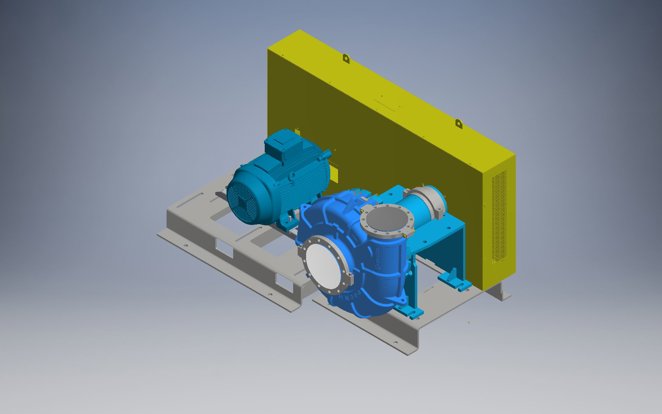

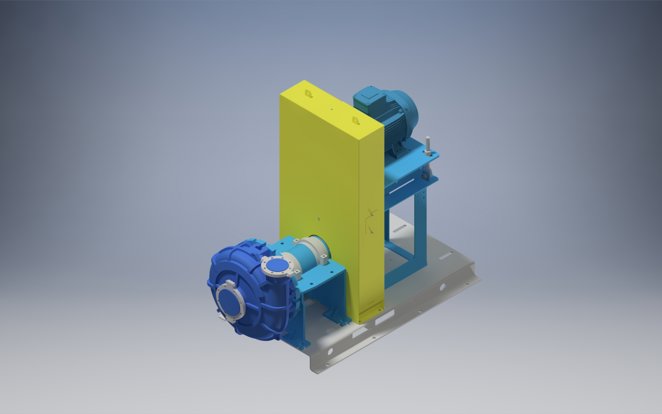

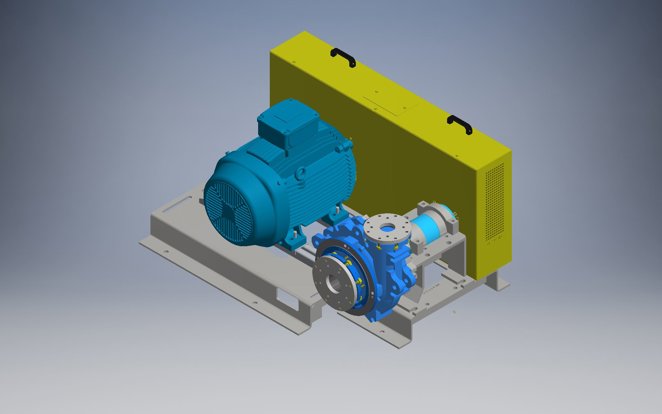

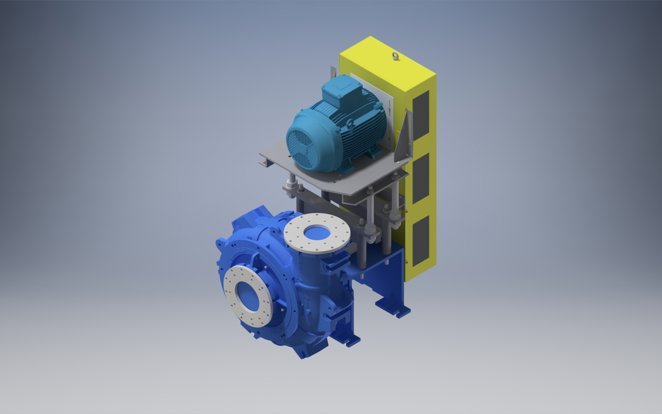

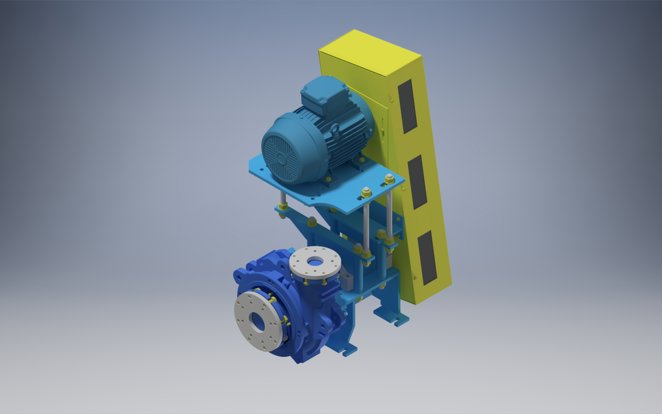

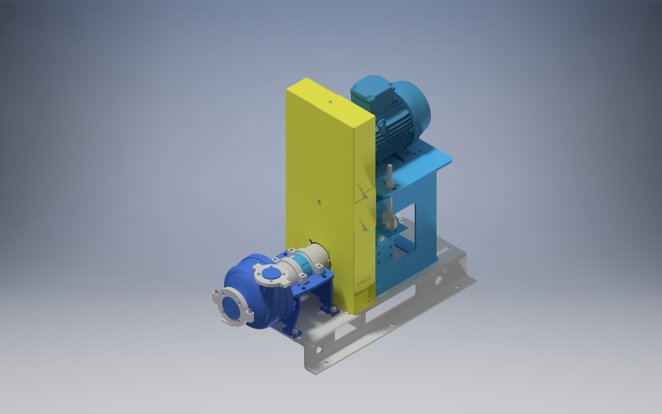

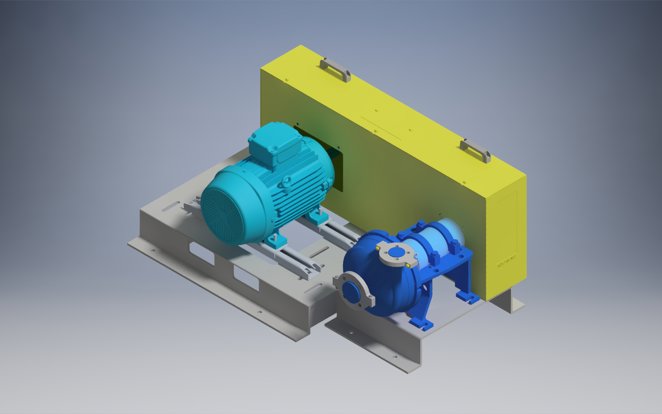

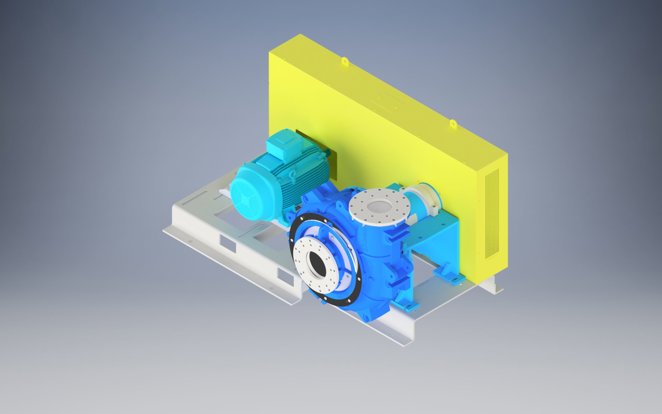

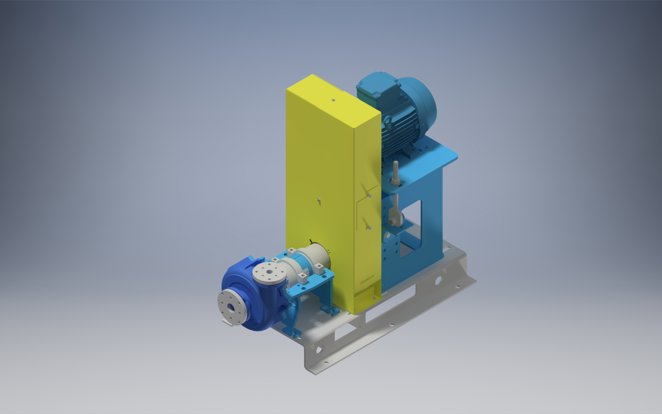

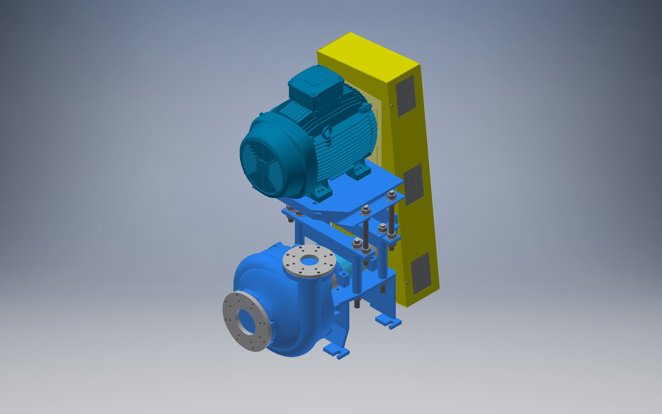

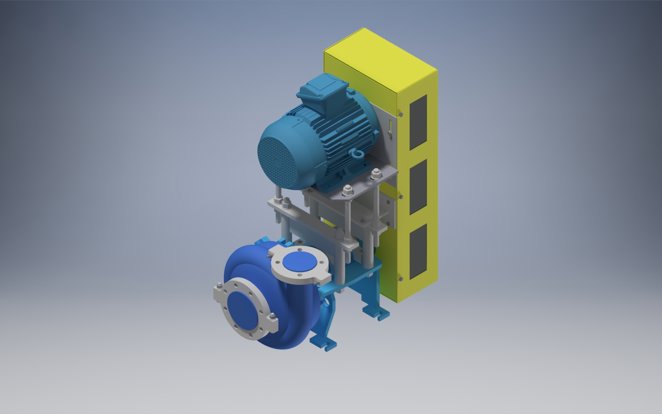

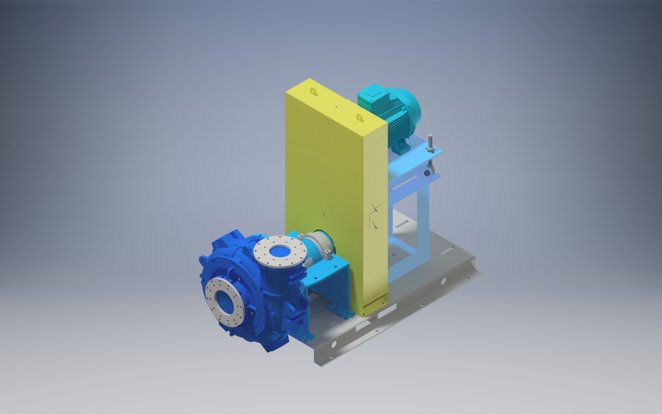

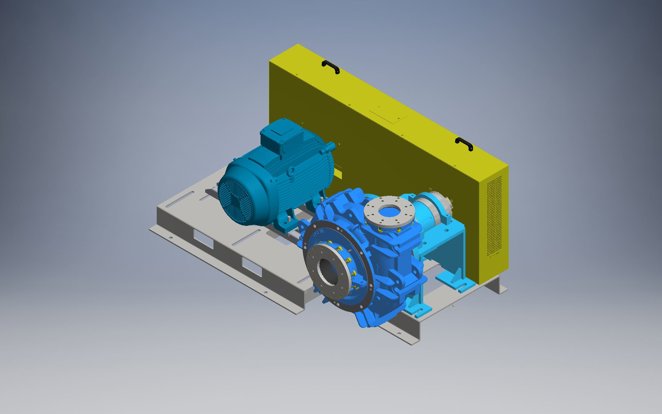

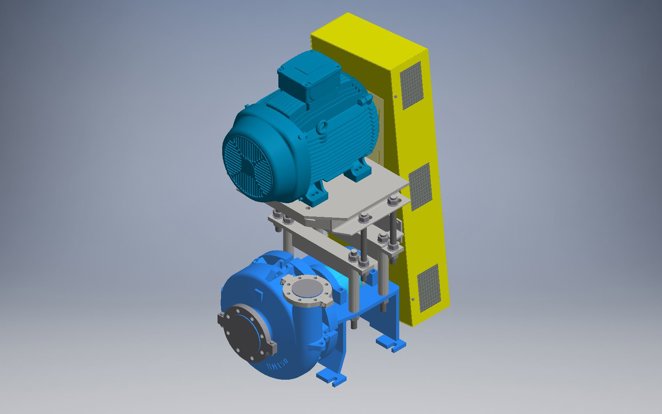

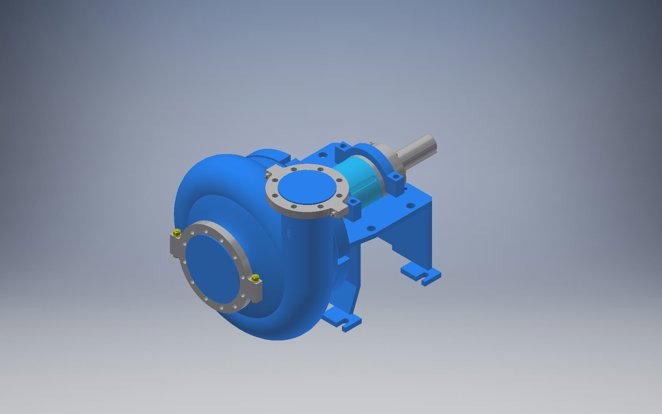

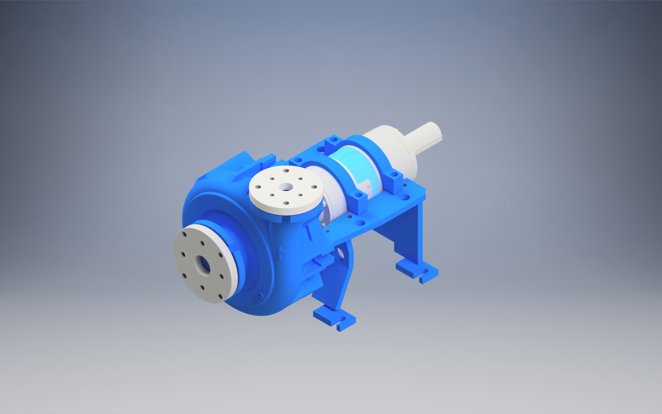

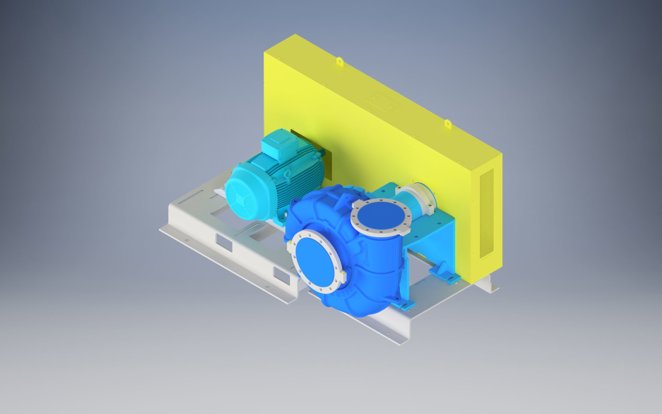

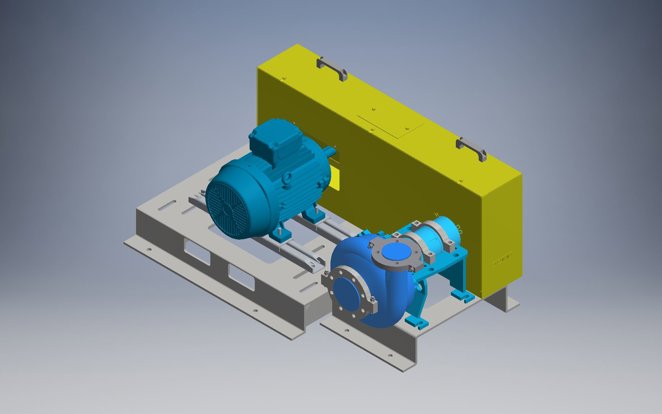

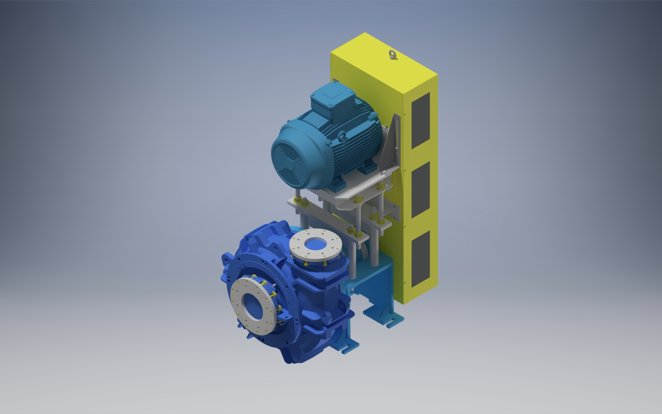

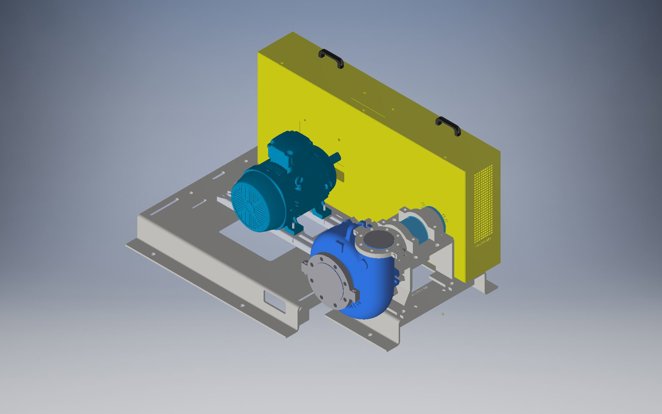

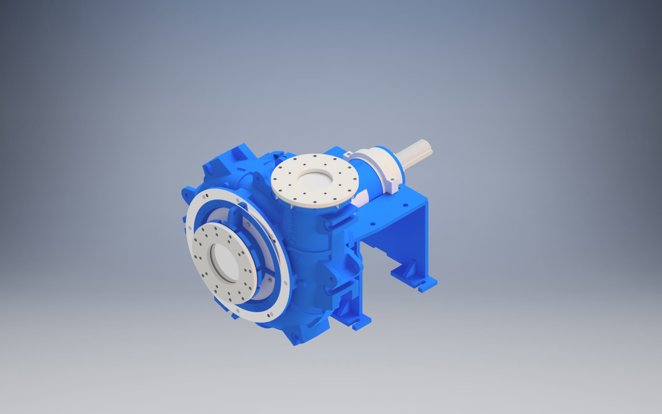

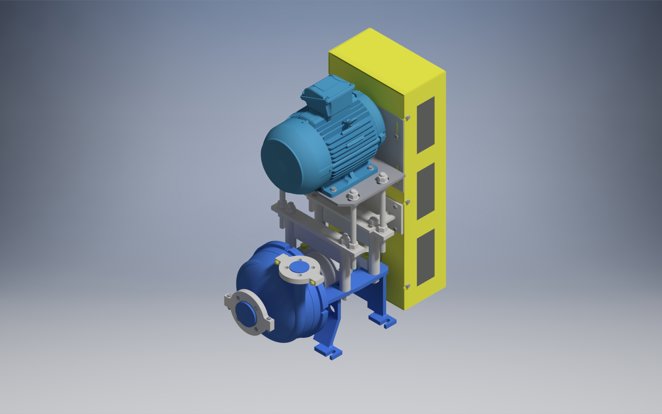

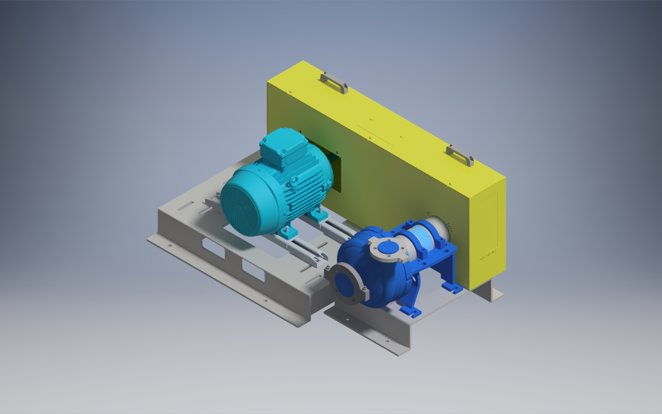

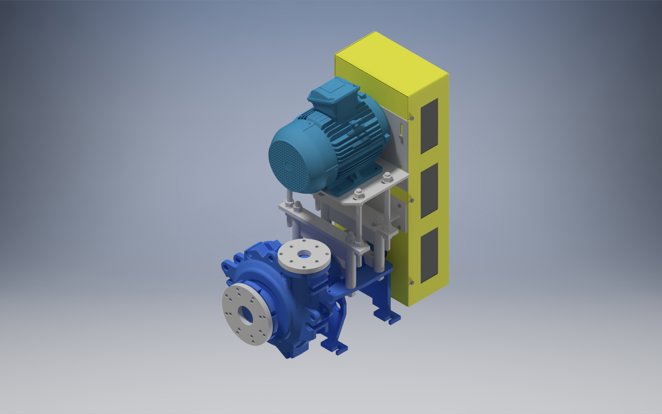

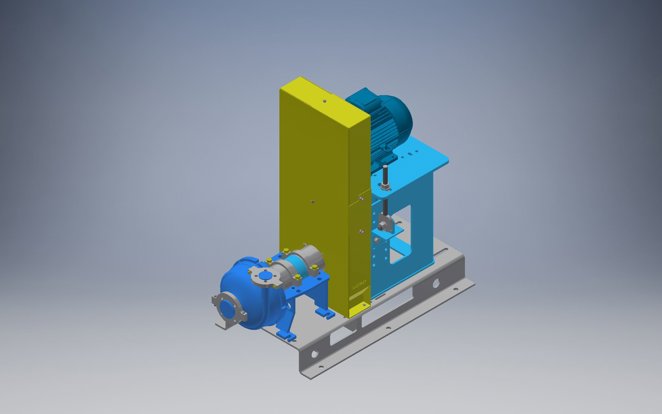

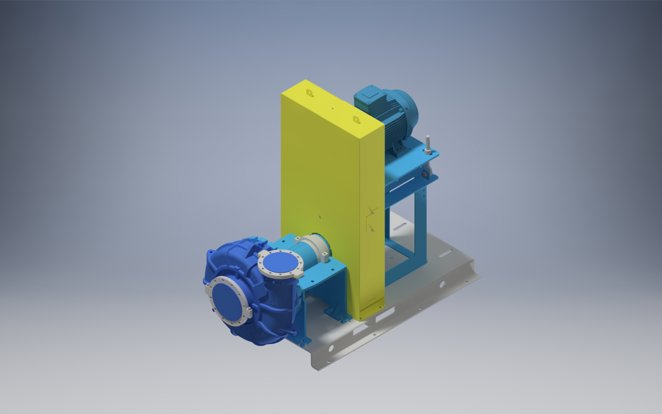

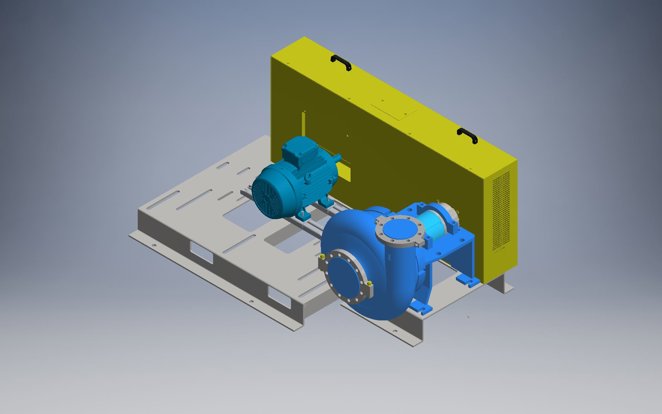

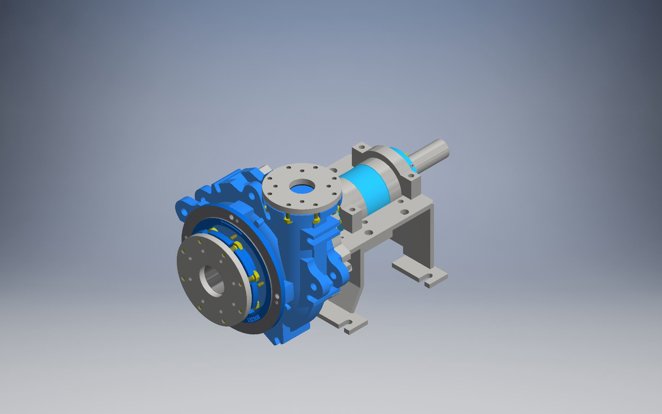

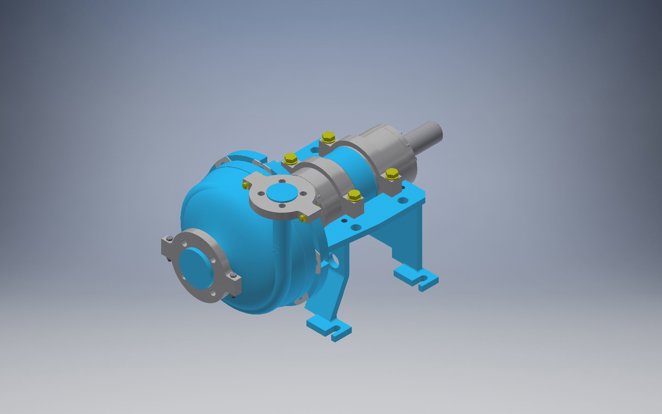

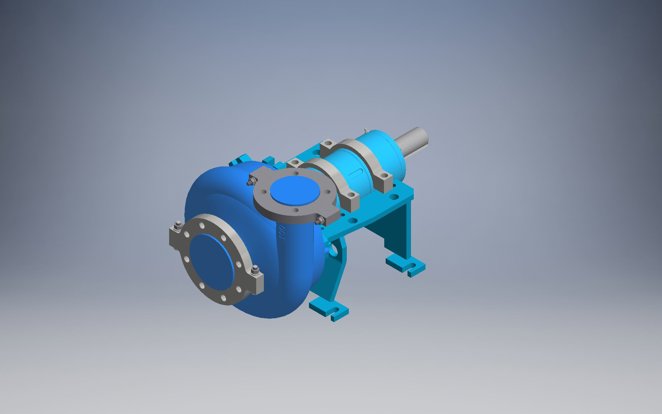

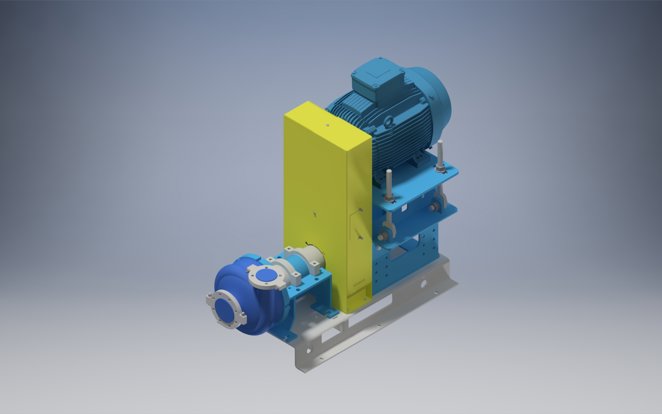

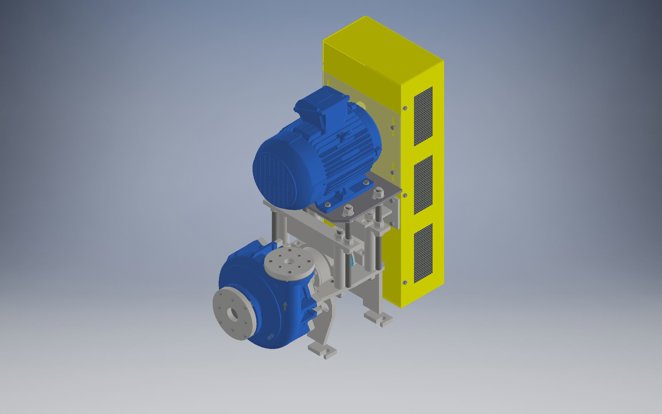

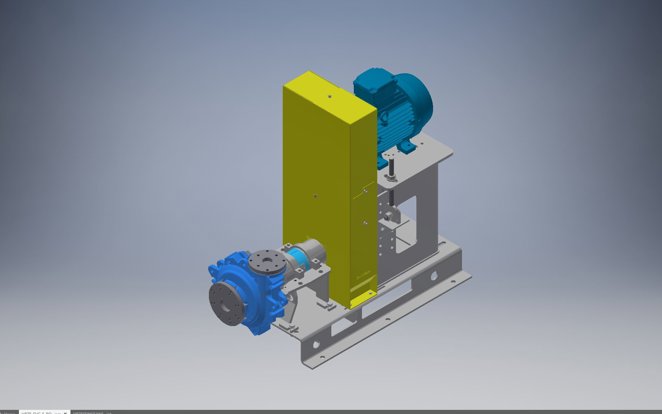

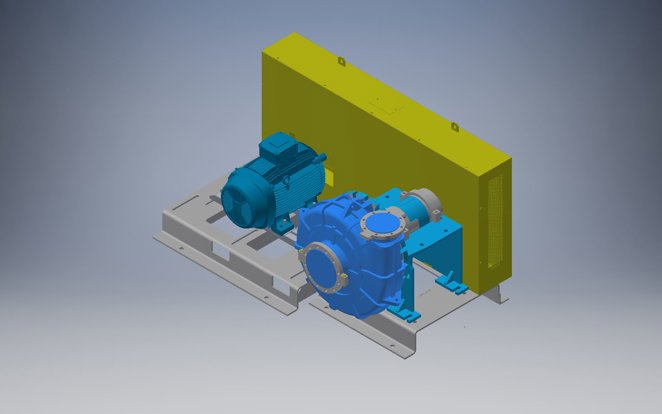

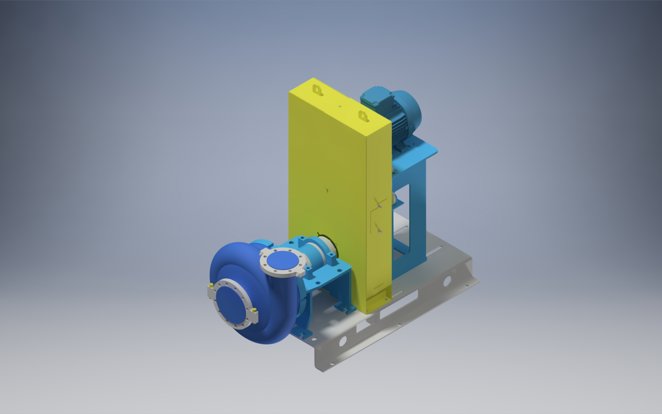

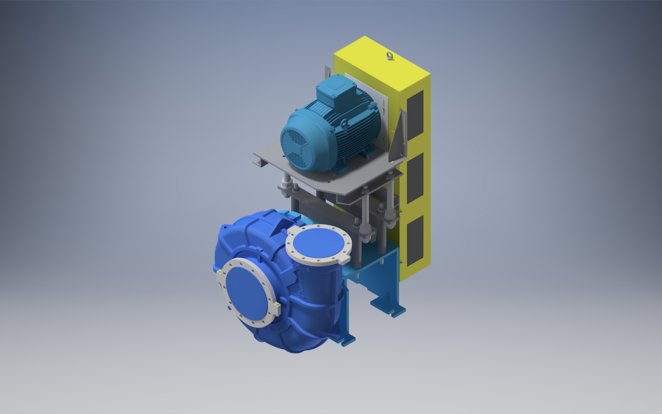

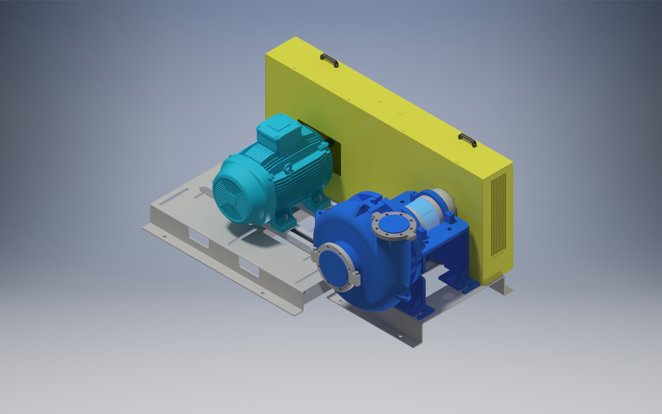

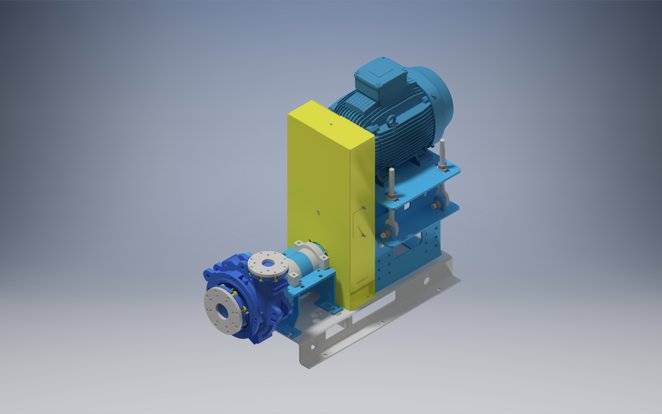

Modèles 3D pour les pompes à boues liquides Metso

Les pompes et les configurations de pompes Metso les plus courantes ont été rendues disponibles en 3D pour une intégration facile dans les plans d'implantation de votre usine.

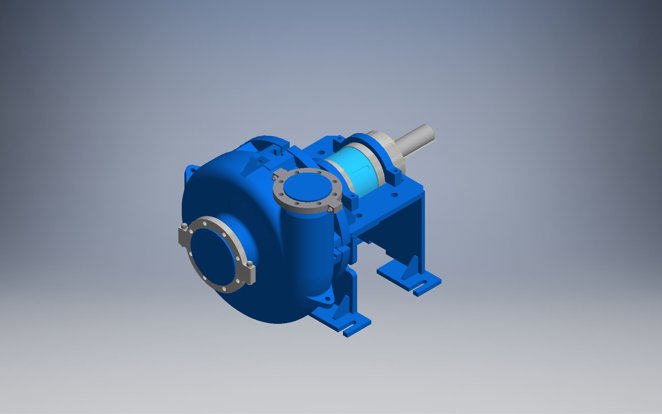

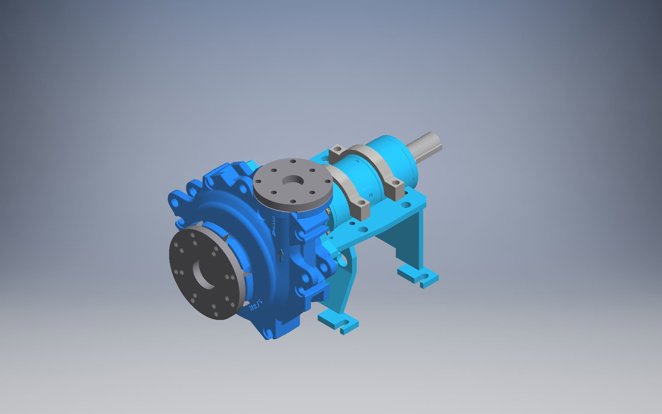

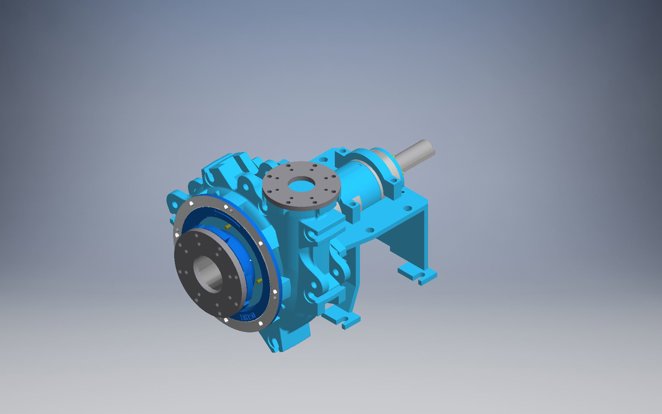

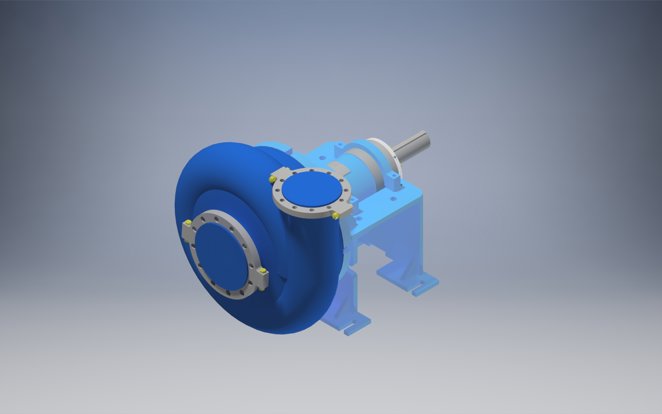

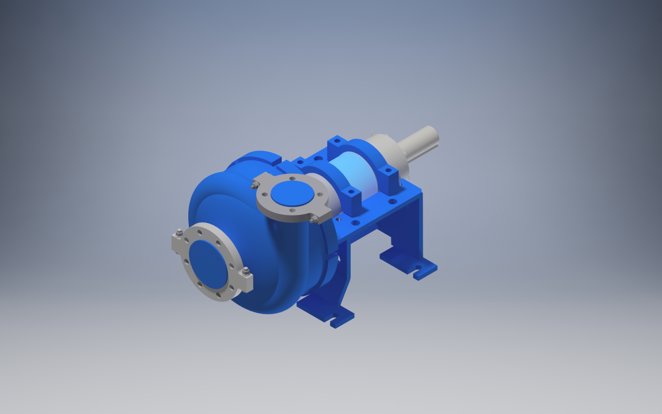

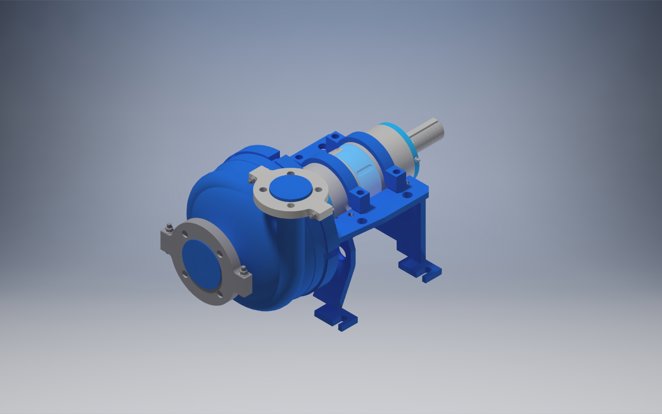

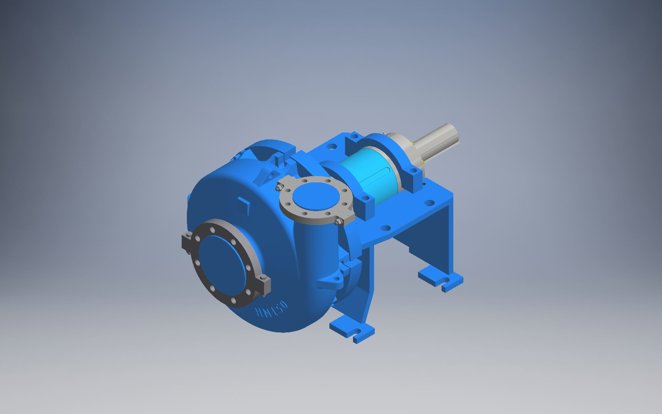

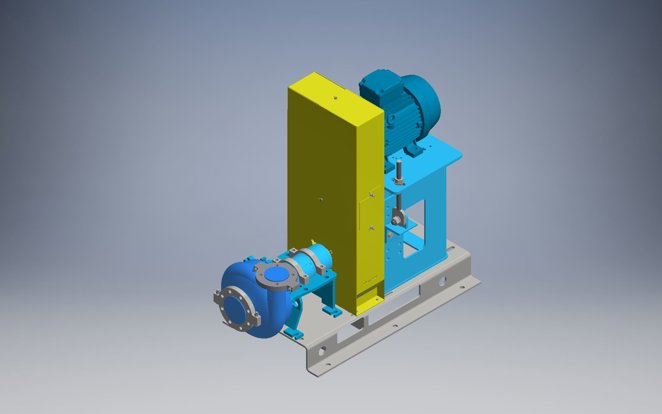

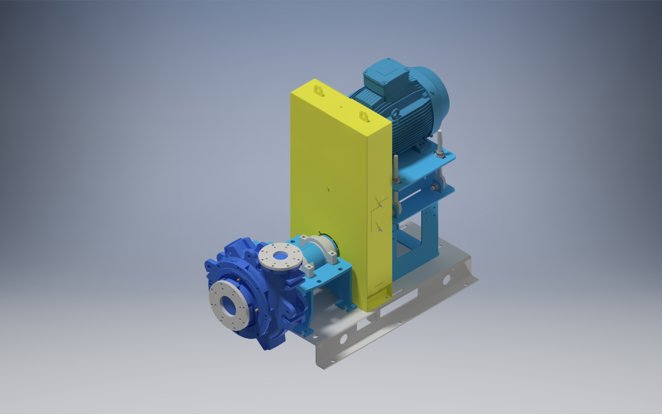

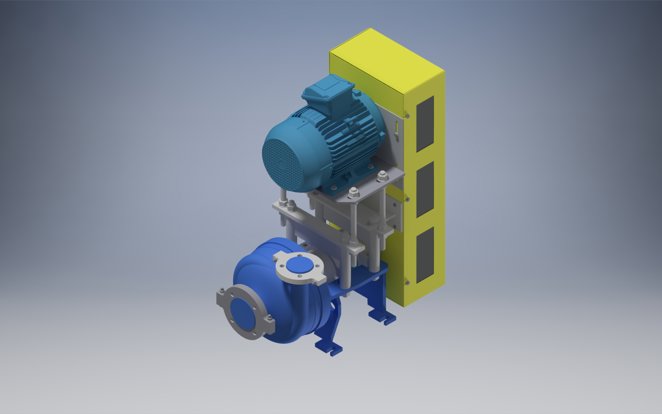

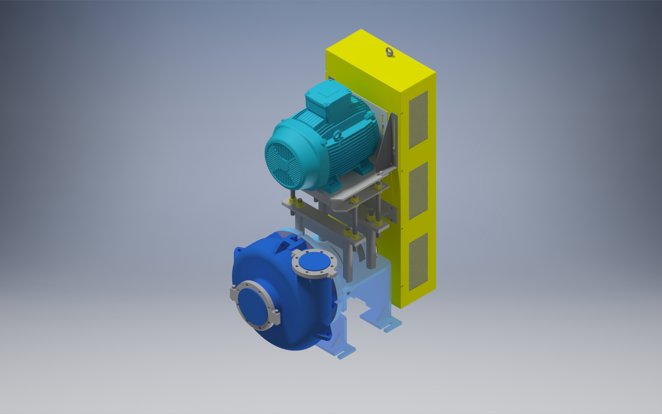

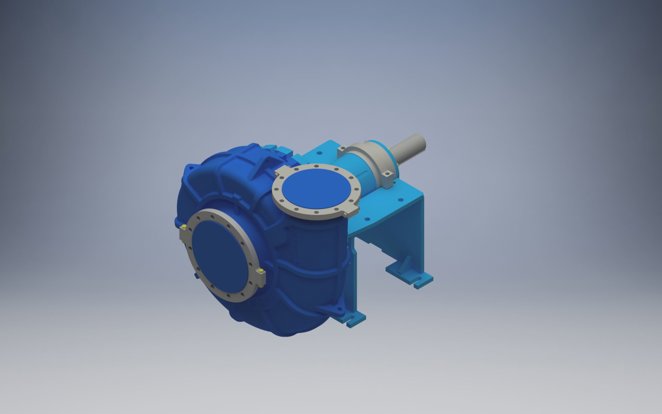

Les modèles de pompes à arbre creux ainsi que les ensembles de pompes avec moteur et entraînement peuvent être téléchargés au format .stp.

Explorer les modèles 3D pour les pompes à boues »
