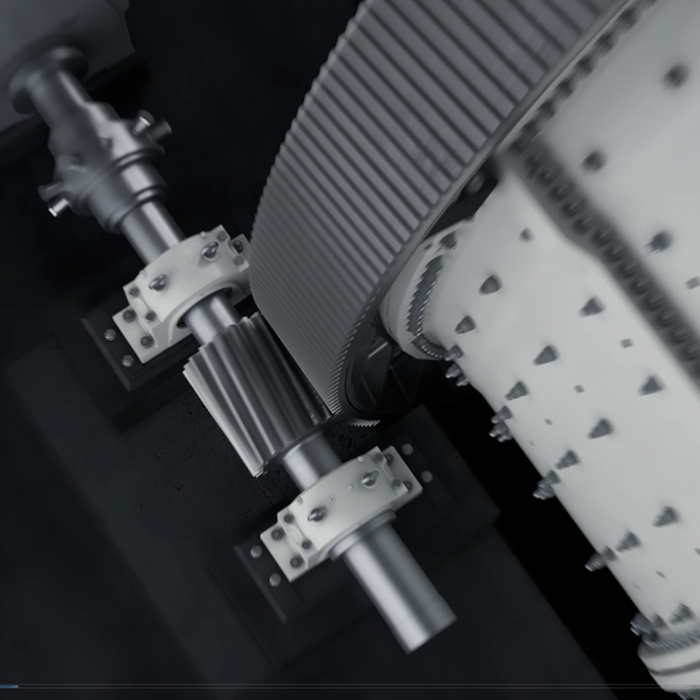

A Metso aprimorou seu protocolo de monitoramento da condição do pinhão com sensores infravermelhos e uma câmera termográfica para fornecer saídas de temperatura precisas em todo o perfil do dente. O sistema de monitoramento da temperatura do pinhão fornece informações precisas sobre a condição operacional do sistema de engrenagem do pinhão e do anel, medindo as leituras de temperatura na extremidade de acionamento, na extremidade de não acionamento e em toda a largura do pinhão.
Antes do equipamento de monitoramento on-line, o operador usava um dispositivo de medição por infravermelho para ler manualmente a temperatura em toda a largura do pinhão. Esse processo de trabalho intensivo estava sujeito a um local de medição consistente e à frequência de leitura do operador. O monitoramento da temperatura do pinhão usando sensores infravermelhos junto com uma câmera termográfica fornece uma abordagem proativa de manutenção baseada em condições para ajudar a aumentar a produtividade, reduzir o tempo de inatividade e maximizar a vida útil dos ativos.
O sistema de monitoramento da temperatura do pinhão fornece informações operacionais em tempo real, o que é um recurso valioso no planejamento de um programa de manutenção, desde o trabalho de reparo até a manutenção proativa bem-sucedida. O sistema de monitoramento da temperatura do pinhão é uma atualização muito eficiente e fácil de integrar ao DCS do local e ao painel de controle/PLC do moinho.
O tempo de inatividade não planejado do equipamento pode causar graves perdas financeiras, mas o sistema de monitoramento da temperatura do pinhão permite que os operadores minimizem as paradas não planejadas. Isso garante um gerenciamento otimizado e eficiente da manutenção e da preparação para prever o tempo de parada. O sistema de monitoramento da temperatura do pinhão permite a manutenção planejada que pode ajudar a evitar paradas de emergência.

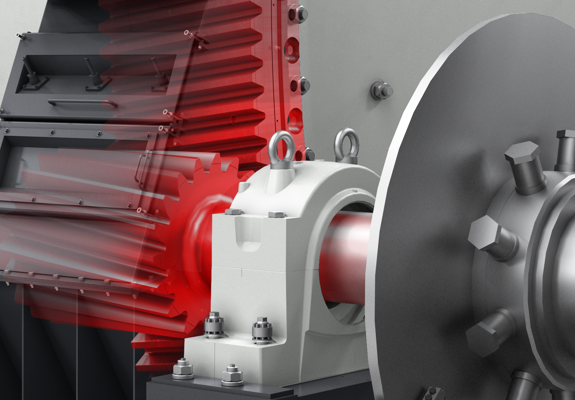

O sistema de monitoramento da temperatura do pinhão permite que o operador monitore as temperaturas em todo o perfil do pinhão. Dependendo da largura do pinhão, dois ou três sensores infravermelhos são posicionados ao lado da câmera termográfica para cobrir todo o perfil. Esses sensores fornecem sinais ao sistema de controle sobre a temperatura absoluta do pinhão em cada local do dispositivo e o sistema de controle calcula os diferenciais de temperatura entre os dispositivos.
Os sensores estão convenientemente localizados para manutenção e estão contidos em tubos para evitar borrifos de lubrificante, que poderiam inibir leituras precisas.
O sistema de monitoramento da temperatura do pinhão é um excelente indicador de vários fatores críticos relacionados ao pinhão, incluindo
- Estado do alinhamento do conjunto de engrenagens
- Lubrificação suficiente
- Qualidade da lubrificação

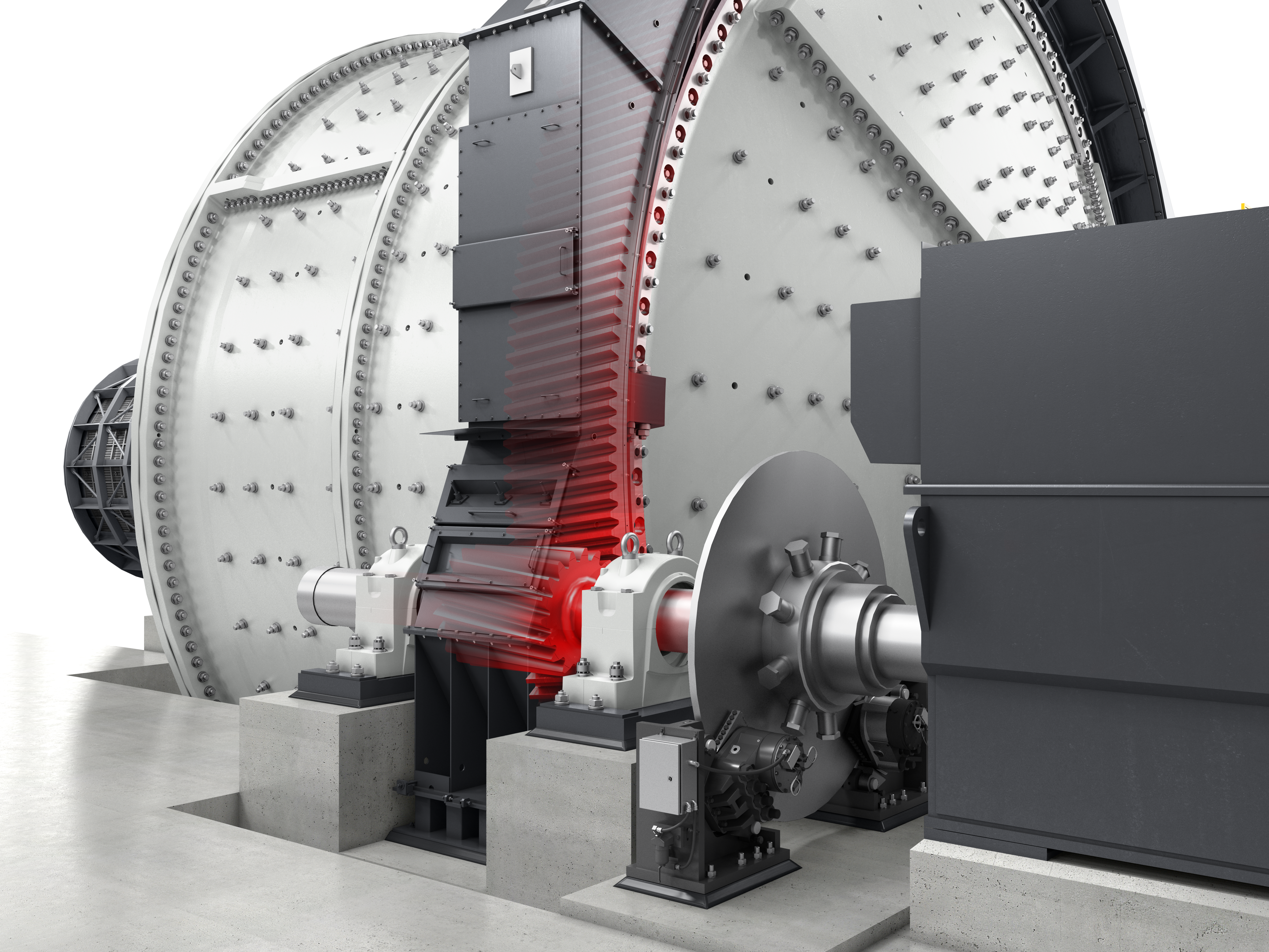

O sistema de monitoramento da temperatura do pinhão pode ser facilmente instalado em qualquer moinho horizontal equipado com um pinhão e uma engrenagem anelar. A Metso oferece um pacote completo de instalação, incluindo o conjunto de suporte, sensores infravermelhos, câmera termográfica, filtro regulador de ar e purga, caixa de junção, documentação e instalação e supervisão opcionais.
