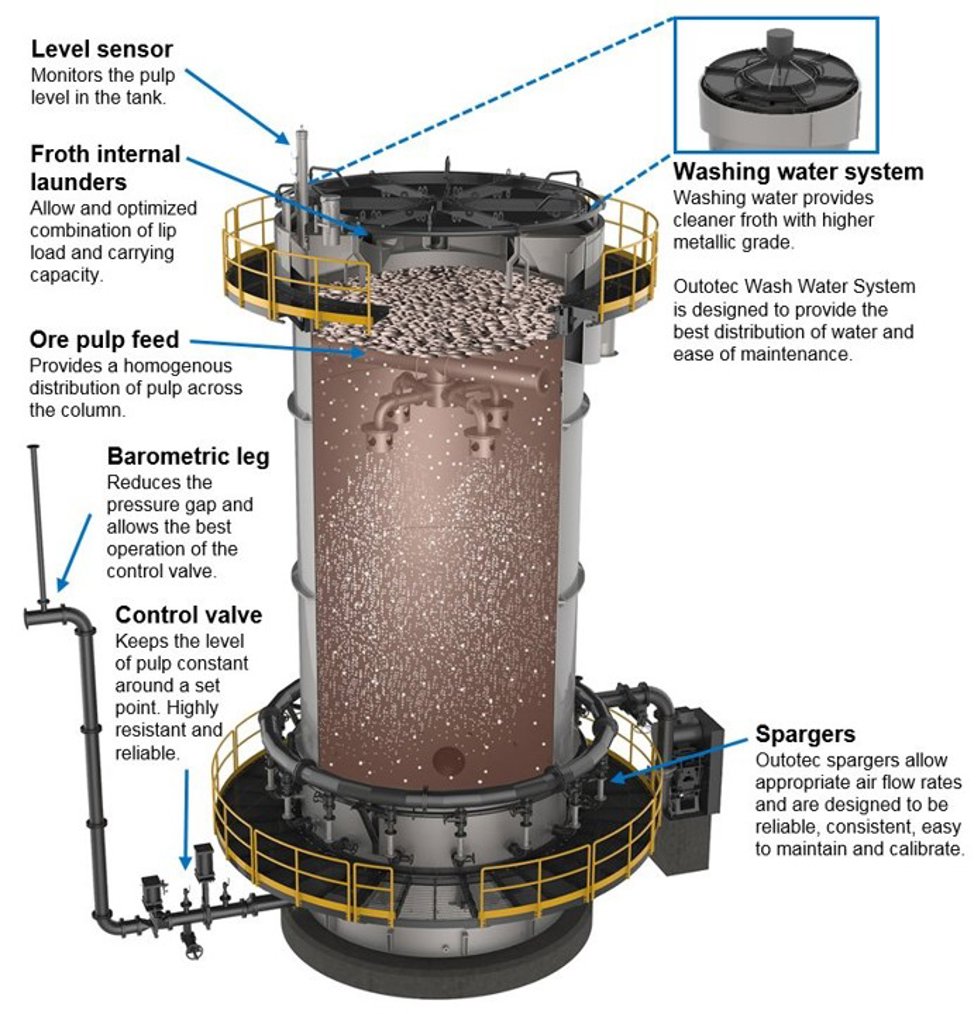

Колонные флотомашины состоят из высокого чана, в котором происходит сепарация пены и пульпы, системы аэрации, системы регулирования уровня пульпы, системы промывочной воды, разгрузочной барометрической трубы и комплекта управляющих КИП, помимо соединений трубопроводов для питания, концентрата и хвостов. Типовая флотомашина колонного типа изображена на Рис. 1.
Описание процесса и технологии колонной флотации
В верхнюю треть колонной флотомашины подают пульпу, а в нижнюю секцию с большой скоростью подается воздух. Затем пульпа течет вниз и сталкивается с поднимающимися воздушными пузырьками. Подобный противоток способствует задержанию частиц в пульпе. Кроме того, энергичная подача воздуха обеспечивает образование небольших пузырьков и способствует их контакту с рудой, что приводит к сбору гидрофобных частиц.

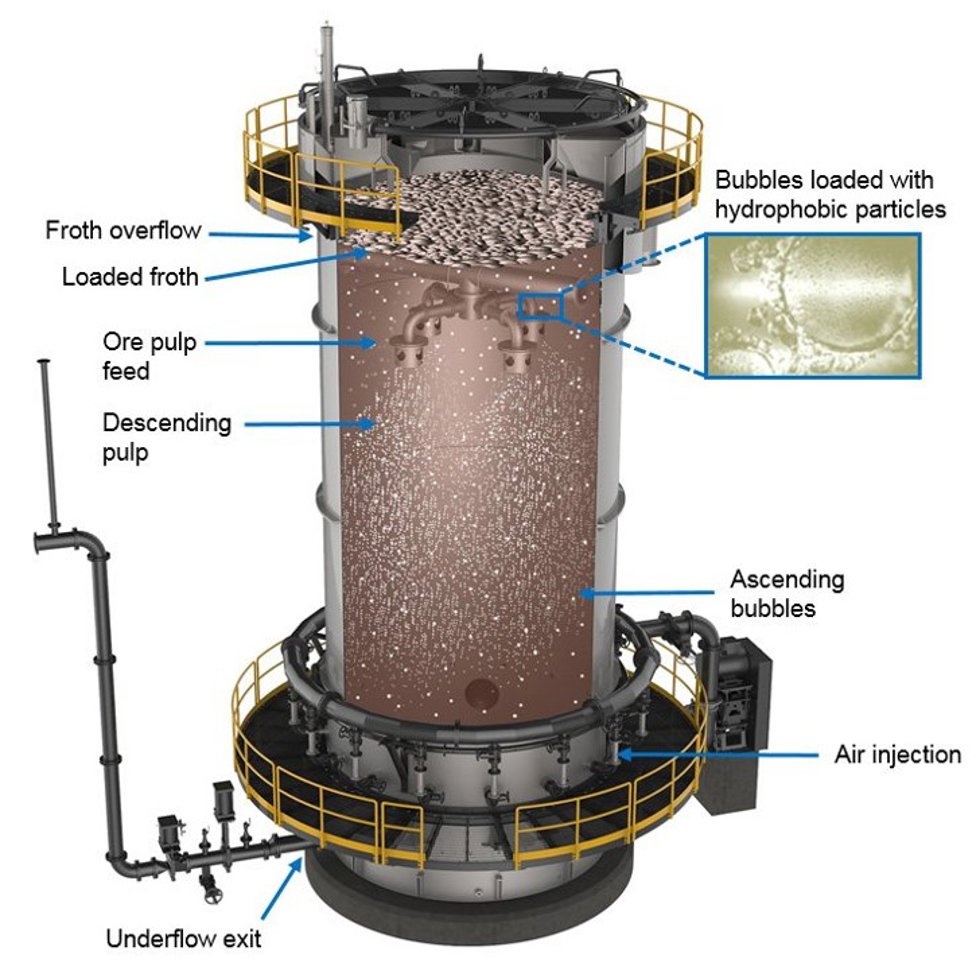

Нагруженные пузырьки поднимаются и образуют толстый пенный слой в верхней части колонной флотомашины. Этому способствует ее форма — диаметр флотомашины меньше ее высоты. Непосредственно над верхней частью колонной флотомашины система аккуратно распределяет воду над пеной, в результате чего большая часть уносимого гидрофильного материала смывается обратно в пульпу. Толщина пены и подобный процесс промывки обеспечивают лучшее обогащение руды в пене, улучшая качество обогащения и извлечения. Пена, богатая гидрофобным материалом, разгружается в желоба. При прямой флотации эта пена соответствует концентрату. Гидрофильные частицы стекают вниз и покидают колонную флотомашину через барометрическую трубу, включающую систему регулирования уровня. Эти частицы соответствуют сгущенному материалу и (в случае прямой флотации) хвостам. На Рис. 2 проиллюстрирован процесс флотации внутри колонной флотомашины.
