2017-2 Minerva: Аудит технологии флотации и выявление узких мест

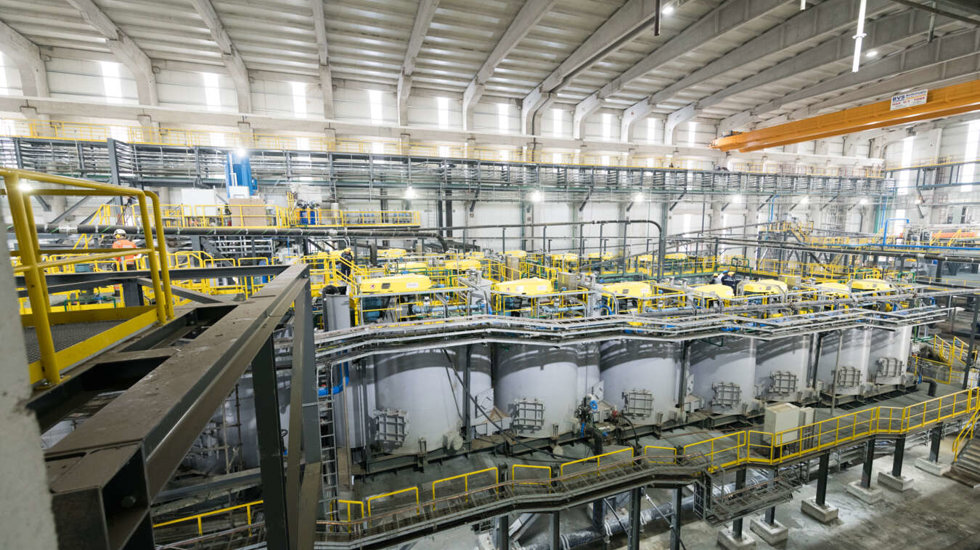

На участках флотации технологи-обогатители следят за дневным планом производства и всегда готовы реагировать на изменения в технологическом процессе в целях поддержания постоянного качества концентрата и достижения максимального извлечения. Чаще всего в повседневной работе возникают такие вопросы: Каков сегодня уровень извлечения и качество концентрата? Работают ли мельницы с максимальной производительностью? Соблюдаются ли бюджетные показатели? Вопросы, о которых часто забывают: какой уровень извлечения мог бы быть достигнут? Где мы теряем ценные минералы? Работает ли оборудование наилучшим образом? Для получения ответов на эти вопросы требуется провести аудит технологического процесса и лабораторные испытания. В сочетании с моделированием процесса эти мероприятия позволяют оценить потребность и потенциальные преимущества модернизации оборудования предприятия.

ПРОВЕДЕНИЕ АУДИТОВ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

Для детальной оценки эффективности процесса обогащения и выявления узких мест необходимо провести углубленный аудит технологического процесса. Целями аудита являются сбор информации о процессе, составление массового баланса и анализ показателей эффективности процесса на основе установленного массового баланса. Данные, требуемые для составления массового баланса, включают производительность оборудования, содержание твердого, а также химические составы технологических потоков. Часть данных может быть получена из автоматизированных систем управления технологического процесса (АСУ ТП) или ежедневных производственных отчетов. Однако, для получения большей части данных потребуется выполнить программу отбора проб.

Целью программы пробоотбора является отбор представительных проб в ключевых точках технологического процесса для расчета баланса твердого и воды в исследуемом технологическом процессе или на его участке. Перед началом выполнения программы пробоотбора необходимо определиться с объемом работ и выявить ограничения. Наиболее важным этапом планирования является определение ключевых потоков технологического процесса, оптимальных точек и методологии пробоотбора.

Результатом аудита технологического процесса является подробный анализ эффективности технологического процесса на момент аудита. При сочетании пробоотбора с лабораторными испытаниями на свежих пробах, отобранных в ключевых точках питания техпроцесса, эффективность работы производственной установки можно сравнить с эффективностью процесса в лабораторных масштабах. Максимальное достижимое извлечение для данного типа руды может быть оценено с помощью лабораторных опытов по кинетике флотации. На основе опытных данных строится кинетическая модель флотации. Модель позволяет определить соотношение классов флотируемости — обычно это быстрофлотируемые, медленнофлотируемые и нефлотируемые материалы — и соответствующие им константы скорости флотации для каждого ключевого минерала.

Аудит технологического процесса может быть углублен за счет покамерного анализа линии флотомашин. Вместо того, чтобы рассматривать линию флотомашин в качестве единого целого, отбор проб питания, концентрата и хвостов каждой флотомашины позволяет проанализировать эффективность работы линии покамерно. Затем такие подробные результаты можно использовать для оптимизации площади поверхности пены на основе расчетных скоростей схода пены, или для определения оптимальных профилей уровня и расхода воздуха покамерно для линии флотомашин.

Другой уровень детализации аудита технологического процесса включает анализ дисперсии воздуха во флотомашинах, такая работа обычно проводится параллельно с отбором пульповых проб. Это позволяет получить подробные сведения о том, образуются ли во флотомашинах пузырьки оптимальных размеров, что говорит о достаточной или недостаточной эффективности смешивания.

ПРОГРАММА ПРОБООТБОРА

Целью программы пробоотбора является получить дополнительную информацию о технологическом процессе, которая не может быть получена из АСУ ТП или путем повседневного отбора проб. Перед началом программы важно рассмотреть технологическую схему, оценить данные, предоставляемые АСУ ТП, и данные, полученные в рамках предыдущих исследований, проанализировать точки подачи флотореагентов и их дозировку.

Первым этапом программы пробоотбора является определение потоков технологического процесса, необходимых для опробования. Потоки выбираются в зависимости от объема программы пробоотбора. Как правило, необходимо выполнить отбор проб по всем ключевым потокам, необходимым для составления массового баланса технологического процесса или его стадий. Это означает необходимость отбора проб по всем входам и выходам каждой единицы оборудования или стадии технологического процесса. На рисунке 1 показан пример схемы отбора проб для составления покамерного массового баланса линии основной флотации.



Рисунок 1. Схема покамерного пробоотбора на линии основной флотации.
Рисунок 1. Схема покамерного пробоотбора на линии основной флотации.

Затем необходимо определить, какие элементы необходимо анализировать в отобранных пробах. Анализ химического состава должен охватывать все основные элементы, содержащиеся в руде, для адекватного преобразования элементного состава в минеральный состав. Помимо анализа химического состава, также необходимо измерить влажный и сухой вес проб каждого потока.

Измеренное процентное содержание твердого в сочетании с удельным весом проб, полученным на основе минерального состава, позволяет преобразовать массовый расход твердого (т/ч) в объемный расход пульпы (м3/ч). Фактическое время флотации на каждой стадии технологического процесса и в каждой единице оборудования можно определить по объемным расходам пульпы и физическим параметрам оборудования.

Наконец, необходимо выбрать наиболее приемлемую методику пробоотбора для выбранных потоков. Наиболее приемлемая методика всегда должна быть самой безопасной. Это зависит во многом от расположения и доступа к точке отбора проб. В зависимости от этого выбирается и оборудование для пробоотбора. В следующем разделе описываются основные типы оборудования, необходимого для пробоотбора. Следует отметить, что тип пробоотборника также зависит от емкости контура, в котором отбираются пробы.

ОТБОР ПУЛЬПОВЫХ ПРОБ ИЗ ФЛОТОМАШИН

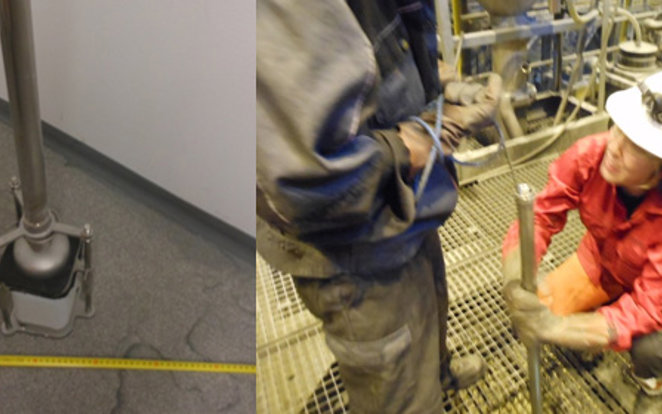

Для отбора проб хвостов отдельных флотомашин необходим погружной пробоотборник. Данный пробоотборник используется для сбора пульпы со дна флотомашины (возле точки выпуска хвостов). После того, как пробоотборник будет опущен в нужное положение, крышку пробоотборника кратковременно открывают, потянув за трос. Длина пробоотборника регулируется в зависимости от требуемой глубины отбора проб. На рисунке 2 показан погружной пробоотборник Metso Outotec, предназначенный для отбора проб пульпы внутри флотомашины.

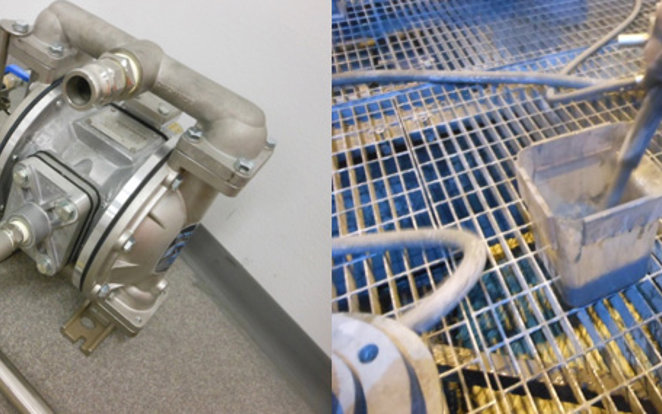

Для отбора проб пульпы из флотомашины также может использоваться пробоотборный насос. Поскольку с насосом перемещение между отдельными точками отбора проб требует больше времени и участников, использование пробоотборного насоса более целесообразно для отбора проб в одной точке или для составления профилей смешивания флотомашин. Образец пробоотборного насоса представлен на рисунке.

{{zoomedImageIndex + 1}}/2
{{ captions[zoomedImageIndex] }}

ОТБОР ПРОБ ПЕННОГО ПРОДУКТА ИЗ ФЛОТОМАШИН

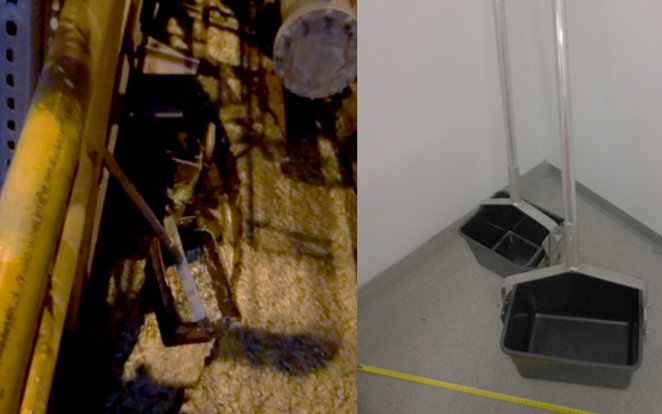

Отбор проб пенного продукта флотомашины можно производить непосредственно из желоба с помощью пробоотборника пенной кромки. Пробоотбор может осуществляться в разное время, и, в зависимости от момента отбора пробы, можно рассчитать сухой вес пробы, длину пенной кромки, длину пробоотборника и выход (%) флотомашины.

При отборе проб пенной кромки важно предварительно очистить желоб и пенную кромку, равномерно перемещать пробоотборник вдоль пенной кромки и не допускать переполнения пробоотборника. На рисунке 4 показан образец пробоотборника пенной кромки.

ПРОБА ПУЛЬПЫ ИЗ ОТКРЫТОЙ ТРУБЫ

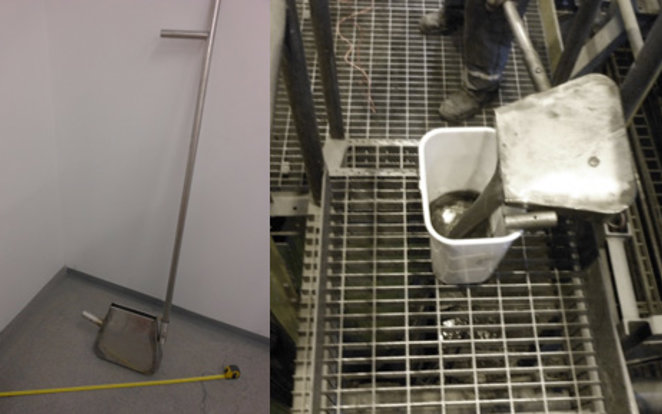

Отсекатели проб подходят для отбора проб пульпы, стекающей каскадом из открытых труб или желобов. При отсекании потока пульпы важно собрать пробу со всего потока, равномерно перемещая отсекатель проб через поток и не допуская переполнения пробоотборника. На рисунке 5 показан образец отсекателя проб пульпы.

{{zoomedImageIndex + 1}}/2
{{ captions[zoomedImageIndex] }}

ДОПОЛНЕНИЕ ОСНОВНОГО НЕПОДВИЖНОГО ПРОБООТБОРНИКА ВТОРИЧНЫМ ПРОБООТБОРНИКОМ

Неподвижные пробоотборники, такие как металлургический пробоотборник Metallurgical Sampler Assembly (MSA), желобной пробоотборник Launder Sampler Assembly (LSA) и пробоотборник для напорных потоков Pressurized Sampler Assembly (PSA) компании Metso Outotec, предназначены для отбора проб из технологического процесса. В результате последующего разделения отобранных проб при помощи вторичного пробоотборника, такого как мультиплексор Courier® Multiplexer или пробоотборника с отсекателем линейного перемещения Linear Moving Cutter (LMC), получаются наиболее представительные пробы потоков технологического процесса. Поэтому при выполнении программы пробоотбора следует использовать неподвижные пробоотборники везде, где это возможно.

МЕТОДОЛОГИЯ ПРОБОТБОРА

Отбор проб является искусством с серьезным теоретическим обоснованием (Gy, P. 1979; Johnson, B. 2010; and Napier-Munn, T. 2010). Для отбора представительных проб зачастую требуется собрать множество отдельных проб с большой выборкой. Как правило, это занимает слишком много времени и является практически нецелесообразным при проведении аудитов технологических процессов, которые ограничены сравнительно сжатыми сроками пробоотбора при минимальных изменениях в технологический процесс. Поэтому применяются более практичные методики, основанные на теоретических разработках.

Ниже приводятся практические рекомендации по проведению программ пробоотбора:

  • Не менее четырех проходов сбора проб;
  • За каждый проход отбираются отдельные, не объединяемые пробы;
  • Каждая проба (собранная за один проход) должна содержать столько срезов, сколько практически возможно получить — рекомендуется собирать не менее 20 срезов с помощью отсекателя проб и по
    3 среза при отборе с помощью ковшового пробоотборника и пробоотборника пенной кромки;
  • Для определения погрешности каждого устройства отбора проб используется статистический метод воспроизводимости/ повторяемости пробы из одного потока;
  • Пробы должен отбирать один и тот же человек для сведения к минимуму влияния человеческого фактора на результаты разных проходов;
  • Фиксируйте время начала и завершения программы отбора проб.

ЛАБОРАТОРНЫЕ ОПЫТЫ ПО ФЛОТАЦИИ

Лабораторные опыты так называемой «горячей флотации» являются общепринятым методом оценки флотируемости пульпы, отобранной из работающего контура флотации. Целью лабораторных опытов на пульповых пробах питания отдельных стадий, отобранных из действующего процесса флотации, является уточнение свойств пульпы технологического процесса в масштабах лабораторной флотомашины.

Главными результатами лабораторных опытов «горячей флотации» являются показатели извлечения, качества продуктов и кинетические свойства флотации основных минералов определенных стадий флотации. На основе кинетических свойств основных минералов на различных стадиях флотации моделируется минералогия питания, технологическая схема, размеры флотомашин и расход воды и твердого в питании каждой стадии непрерывно работающего промышленного контура. Разработанную статическую модель техпроцесса или симулятор можно использовать в качестве инструмента для поиска узких мест и рассмотрения вариантов улучшения технологического процесса за счет модернизации. В статье Remes (2016b) в новостном бюллетене «Минерва» в выпуске 3/2016 представлена методика разработки симулятора на основе опытных данных, а в статье Mattsson и соавт. (2015) описывается применение симулятора для оценки результатов модернизации оборудования и техпроцесса горно-перерабатывающего предприятия.

СРАВНЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ПРЕДПРИЯТИЯ И ЛАБОРАТОРНЫХ ДАННЫХ

В основе оценки эффективности работы исследуемого контура лежит расчет массового баланса. Лабораторные опыты показывают предельные достижимые параметры извлечения минералов из руды, поступавшей в техпроцесс на момент выполнения программы пробоотбора. Сравнение лабораторных результатов с фактическими показателями техпроцесса на момент пробоотбора позволяет определить, работает ли технологический процесс с максимальной эффективностью. Оценка данных техпроцесса выполняется при помощи статической математической модели технологического процесса или симулятора. Более подробно методика использования симуляторов в качестве инструмента исследования флотационных переделов описана в статье Mattsson и соавт. (2015). Краткое описание разработки симулятора передела флотации приводится у Remes (2016-2). Для расчетов массового баланса, подбора кинетической модели флотации и моделирования технологического процесса флотации в Metso Outotec используется пакет программного обеспечения Metso Outotec HSC Chemistry®.

РЕЗУЛЬТАТЫ АУДИТА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА

Данные аудита технологического процесса фильтруются и статистически обрабатываются для составления: 1) массового баланса контура, 2) кинетической модели флотации отдельных стадий на основе лабораторных опытов и 3) статической математической модели или симулятора технологического процесса. Оценка эффективности работы отдельных стадий технологического процесса основывается на массовом балансе. Он также используется для получения объемных расходов и покамерного или постадийного времени флотации, и может дополняться результатами измерения дисперсии воздуха в отдельных флотомашинах. Опыты по кинетике флотации отдельных стадий сравниваются с результатами предприятия для получения коэффициента масштабирования от лабораторного к промышленному масштабу. Симулятор технологического процесса используется для оценки вариантов достижения максимальной эффективности работы отдельных стадий и всего процесса флотации за счет модернизации оборудования или применения альтернативных схем технологического процесса.

Массовый баланс и симулятор техпроцесса применяются и для выявления узких мест. Ниже приводятся примеры типичных узких мест контура флотации:

  • Циркуляционная нагрузка на перечистках: для балансировки циркуляционной нагрузки обычно необходимо выявить низкоэффективные стадии флотации.
  • Показатели обогащения не соответствуют рекомендованным или проектным диапазонам: выявляются соответствующие стадии или отдельные флотомашины, не соответствующие проектным рекомендациям.
  • Кинетика или время флотации: достаточно ли время флотации для достижения целевых показателей извлечения и качества при текущей производительности предприятия и составе питания? Есть ли признаки проскоков или нарушения потоков во флотомашинах?
  • Равномерно ли поступает материал через распределительную коробку питания основной флотации (массовый и объемный расход и состав)? Неравномерное питание основной флотации может приводить к существенным потерям извлечения.
  • Выход флотомашин: является ли профиль работы линии флотации оптимальным в разбивке по флотомашинам?
  • Нагрузки на пенную кромку флотомашин: не должны превышать проектные пределы.
  • Насыщенность пены твердым (т/ч/м2): для каждой стадии должна выдерживаться в рекомендованных пределах. Отклонение от оптимального в большую или меньшую сторону в параметре насыщенности пены твердым приводит к снижению извлечения твердого в пену.
  • Имеются статистические ненормальные отклонения эксплуатационных показателей предприятия от показателей флотации в лабораторных условиях: производится расчет коэффициентов масштабирования и характеристик извлечения воды и твердого в пену и их сравнение с максимально достижимыми прогнозными показателями.
  • Низкий уровень извлечения мелких и крупных фракций твердого: аудит можно провести также в разбивке по размерным фракциям и минералам в них для выявления проблем с эффективностью технологического процесса, зависящих от гранулометрического состава.
  • Селективность флотации: при обнаружении проблем селекции флотации требуется провести сравнение показателей технологического процесса с лабораторными результатами и проанализировать механические и электрохимические условия технологического процесса.
  • Проблемы с качеством/ извлечением, связанные с высвобождением минералов: отдельные пробы пульпы отбираются, подготавливаются и направляются на анализ высвобождения минералов. Это позволяет провести углубленное изучение минералогического состава по размерным классам в целях определения необходимости оптимизации измельчения и доизмельчения в контуре флотации.
  • Для получения более подробного анализа флотации можно также включить измерение покамерного извлечения минералов в пену, измерение дисперсии воздуха (распределение пузырьков по классам крупности и поверхностной скорости воздуха) и/ или анализ дозирования реагентов.

Помимо отбора проб из технологического процесса, оценка металлургических характеристик также включает визуальное наблюдение за работой флотомашин, в особенности наблюдение за стабильностью схода и качества пены и характеристиками стадий транспортировки пульпы. Кроме того, в аудит технологического процесса может быть включена оценка уровня автоматизации технологического процесса и механического оборудования. В объем аудита технологического процесса также может входить оценка работы участков измельчения и/ или обезвоживания.

ЗАКЛЮЧЕНИЕ

Аудит технологического процесса состоит из отбора представительных проб из потоков технологического процесса, обработки проб, химического анализа, согласования данных и составления массового баланса. На основе составленных балансов твердого и воды можно оценить эффективность техпроцесса и выявить его узкие места. Путем сравнения составленного массового баланса технологического процесса с измеренными показателями флотации в лабораторном масштабе, можно оценить максимальное достижимое извлечение. Время флотации в производственном масштабе и в лабораторной установке предоставляет ценные сведения о фактически необходимых объемах флотации. Аналогичным образом, путем сравнения результатов можно выявить проблемы с извлечением, с площадью и нагруженностью пены твердым или с транспортом пены и пульпы в отдельных флотомашинах и между стадиями флотации.

СПРАВОЧНАЯ ЛИТЕРАТУРА

Gy, P. 1979. Sampling of particulate minerals – theory and practice. Developments in Geomathematics 4. Elseview Scientific Publishing Company.

Johnson, B. 2010. Flotation Plant Optimisation. A Metallurgical Guide to Identifying and Solving Problems in Flotation Plants. Chapter 2: “Existing Methods for Process Analysis”. Ed: Greet, C. The Australasian Institute of Mining and Metallurgy. Spectrum Series 16.

Napier-Munn, T., 2010.Flotation Plant Optimisation. A Metallurgical Guide to Identifying and Solving Problems in Flotation Plants. Chapter 10: “Designing and Analysing Plant Trials”. Ed: Greet, C. The Australasian Institute of Mining and Metallurgy. Spectrum Series 16.

Mattsson, T., Remes A., and Tirkkonen M. 2015. Flotation Circuit Simulation as a Tool to Evaluate Benefits of Flotation Cell Modernization. SME conference.

Remes A. 2016a. Minerva 2016-2. Mass Balancing of Concentrator Data. Remes, A. 2016b.

Minerva 2016-3. Utilizing Plant Simulation to Design and Optimize Flotation Process. Metso Outotec HSC Chemistry
