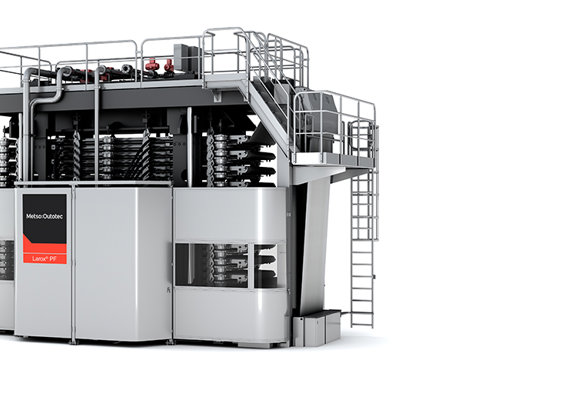

Пресс-фильтр Metso Outotec® Larox PF

Преимущества

Представляем фильтр, отличающийся простым обслуживанием, высокой эффективностью и способностью получать постоянный результат в различных технологических условиях. Пресс-фильтры Larox PF — это полностью автоматизированный пресс-фильтр с горизонтальными камерами. Непрерывная фильтровальная ткань обеспечивает тщательную промывку ткани и эффективную выгрузку кека из каждой камеры во время каждого цикла.

Высокая фильтрационная способность, проверенная эффективность и надежность
Снижение суммарных эксплуатационных затрат и конкурентоспособная общая стоимость владения
Получение сухого однородного кека и обеспечение эффективной промывки
Полностью автоматизированная работа, самодиагностика и гибкая эксплуатация
Небольшая площадь установки

1. ФИЛЬТРАЦИЯ

Технологическая пульпа закачивается одновременно во все фильтровальные камеры. Начинается образование кека, тогда как фильтрат вытесняется следующей порцией пульпы, поступающей в камеру. По мере формирования кека давление закачки увеличивается и фильтрат выдавливается через ткань до тех пор, пока не достигается требуемая толщина кека.

2. ДИАФРАГМЕННЫЙ ОТЖИМ I

Вода или воздух под высоким давлением автоматически надувает диафрагму в верхней части каждой камеры, уменьшая объем камеры и сжимая кек для удаления большего количества фильтрата. Такой процесс фильтрации кека и плотно сплетенная фильтровальная ткань позволяют получить исключительно чистый фильтрат, при этом высокое давление максимально увеличивает эффективность фильтрации. За счет отжима диафрагмой образуются однородные обезвоженные кеки равномерной толщины с минимальной остаточной влагой, что облегчает промывку водой и продувку воздухом.

3. ПРОМЫВКА КЕКА

Пресс-фильтры Metso Outotec Larox способны промывать обезвоженные кеки для удаления максимального количества раствора или для восстановления маточного раствора при минимальном разбавлении. Промывная жидкость распределяется равномерно, поскольку кеки получаются однородными, а пластины фильтра расположены горизонтально. Промывная жидкость проходит через кек, замещая маточный раствор при минимальном смешивании.

4. ПРЕССОВАНИЕ ДИАФРАГМОЙ ll

Диафрагмы снова надуваются, равномерно прокачивая промывную жидкость через кек. При этом эффективность промывки составляет более 95%, обеспечивается неизменное качество кека при минимальном расходе промывной жидкости.

5. ПРОДУВКА ВОЗДУХОМ

Для окончательного обезвоживания через кек продувается сжатый воздух. Содержание влаги сводится к минимуму. Этот процесс можно очень точно регулировать за счет изменения давления и продолжительности продувки.

6. ВЫГРУЗКА ТВЕРДЫХ ВЕЩЕСТВ И ПРОМЫВКА ТКАНИ

После открывания пакета пластин обезвоженные кеки удаляются из каждой камеры с помощью подвижной фильтровальной ткани. Встроенный блок промывки под высоким давлением распыляет жидкость по обеим сторонам ткани, сводя к минимуму засорение и обеспечивая однородную фильтрацию.
