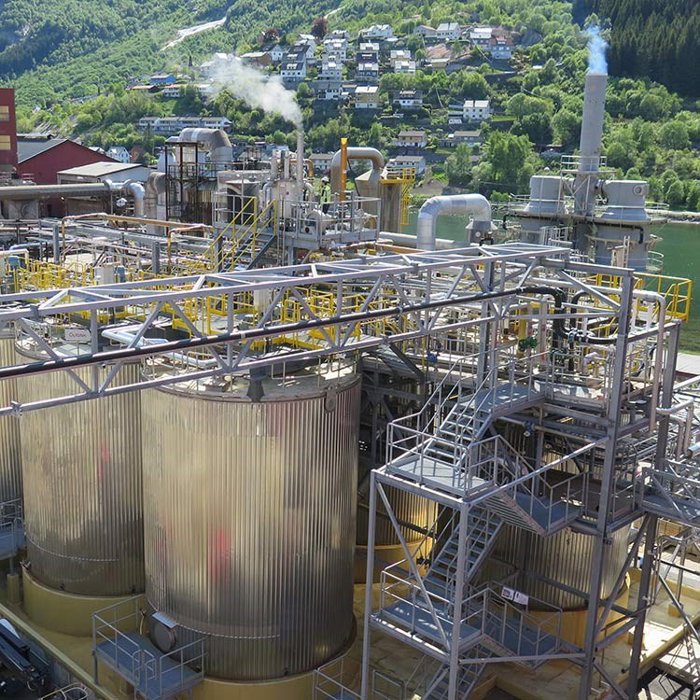

Установка Metso Outotec OKTOP — это комплексное решение для металлургических процессов в реакторах различного типа. Установка может также включать в себя другое оборудование, например скрубберы для очистки газов. Как правило, различные реакторы соединяются с помощью желоба. Использование желоба обеспечивает гибкий подход в задействовании реакторов и позволяет изолировать один или несколько реакторов в составе установки, при этом остальные реакторы работают в обычным режиме.
Группа реакторов Metso Outotec OKTOP является проприетарным оборудованием со своей линейкой мешалок, разработанных для конкретных условий перемешивания и особенностей технологического процесса. Реактор установки может также оснащаться охлаждающими или нагревательными перегородками. Нагревательные перегородки Metso Outotec OKTOP обеспечивают более эффективную теплоотдачу и более высокую скорость реакции. Теплоносителем в таких перегородках обычно служит пар высокого давления. Компания Outotec обладает богатым опытом поставок оборудования, работающего под давлением, и способна выполнить все необходимые процедуры по поставке в соответствии со стандартами ASME и PED для быстрого согласования эксплуатации такого оборудования с местными органами власти.
Охлаждающие перегородки Outotec OKTOP отводят избыточное тепло из раствора за счет реакции выщелачивания. Используемые в этой конструкции охлаждающие перегородки второго поколения обеспечивают лучшую теплоотдачу и отличаются более удобным обслуживанием и доступом во время эксплуатации. Все соединения с охлаждающими перегородками выведены на крышку резервуара; изъятие перегородок может производиться через крышку реактора.
Желоб Metso Outotec OKTOP соединяет реакторы в единую установку, что повышает эффективность работы и обслуживания и устраняет необходимость в перекачке пульпы из одного ректора в следующий. Желоб состоит из стандартных деталей, в том числе приемного короба, необходимого количества секций ввода-вывода и выпускного короба. Принцип подачи самотеком основан на проприетарной разработке, которая обеспечивает равномерное перемещение раствора и твердой фазы из одного реактора в следующий.
Как правило, в дополнение к реакторам и желобу, реакторная установка Metso Outotec OKTOP также включает все опорные конструкции, переходные мостики и площадки техобслуживания, необходимые для эффективной и безопасной эксплуатации. Реакторы могут оснащаться дополнительным оборудованием, например теплообменными перегородками или профилированным дном. При необходимости в конструкцию можно включить специальное оборудование, например скрубберы для очистки газов в технологических процессах с опасными отходящими газами, либо насосы перекачки угля для контуров CIL.
