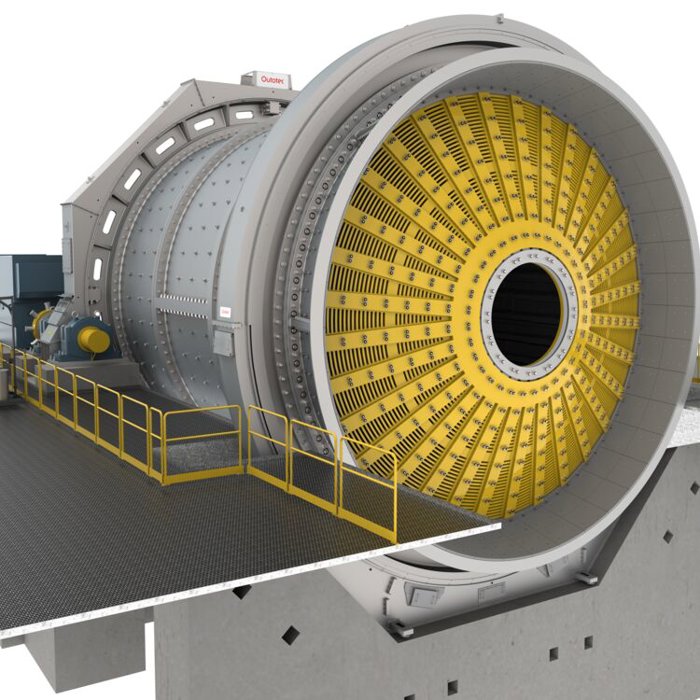

Мельница с открытой разгрузкой

Мельница Metso Outotec с открытой разгрузкой (мельница OED) — большая мельница, которая обеспечивает возможность создания инновационных и эффективных участков измельчения с высокой производительностью за счёт устранения пульповых лифтеров из системы разгрузки, что способствует значительному сокращению как капитальных, так и операционных затрат.

Преимущества

Высочайшая производительность разгрузки за счет отказа от пульповых лифтеров
Максимальная транспортировка пульпы и энергия соударения при минимально возможном уровне накопления пульпы в барабане мельницы
Сокращение капитальных затрат благодаря новым высокопроизводительным участкам
Сведение операционных затрат к минимуму за счёт сокращения количества или полного устранения мелющих тел
Оптимальное удобство технического обслуживания и максимальный коэффициент технической готовности с новым комплектом изнашиваемых частей для системы разгрузки

Операции

Повышение рентабельности за счет инновационных высокопроизводительных участков измельчение

В условиях, когда снижение содержания полезного компонента в руде и высокие операционные затраты приводят к необходимости увеличивать тоннаж и повышать эффективность переработки, высокопроизводительные участки измельчения на базе больших мельниц становятся всё более оптимальным решением для обогатительных предприятий.

Высочайшая производительность разгрузки

Мельницы OED обеспечивают максимально возможную производительность разгрузки, устраняя необходимость в использовании пульповых лифтеров. Вместо этого материал выгружается непосредственно через решётки, что решает проблему ограниченной производительности, которая зачастую обусловлена особенностями конструкции участка измельчения. Стремление поставщиков мельниц и футеровки найти высокоэффективные системы разгрузки пульпы свидетельствует о потенциальных преимуществах мельниц с отрытой разгрузкой.

Максимальная транспортировка пульпы и минимально возможное накопление пульпы в барабане мельницы

Мельница OED спроектирована таким образом, чтобы максимально увеличить транспортировку пульпы и свести к минимуму ее накопление, что увеличивает производительность и повышает эффективность измельчения за счёт увеличения энергии соударения. Минимальное накопление пульпы в мельнице OED достигается посредством использования новой крестовины, поддерживающей решётку.

Крестовина имеет коническую форму и монтируется на фланец барабана со стороны разгрузки. Это повышает жёсткость конструкции и обеспечивает раскрытие разгрузки мельницы на весь диаметр барабана. Гидростатическое давление имеет самые высокие показатели в местах, наиболее удалённых от осевой линии мельницы, поэтому сохранение такой открытой площади имеет решающее значение для обеспечения высокой производительности.

Снижение капитальных и операционных затрат

Это инновационное решение обеспечивает высокую производительность, что позволяет проектировать новые участки измельчения со значительным снижением требований к оборудованию и, следовательно, сокращением капитальных затрат.

Такой подход также может способствовать снижению операционных затрат за счёт снижения расхода мелющих тел или даже полного устранения необходимости в их использовании. Благодаря чему может снизиться негативное воздействие на окружающую среду, связанное с производством мелющих тел (потребление мелющих тел никак не влияет на окр. среду). Кроме того, отказ от мелющих тел на участке самоизмельчения может снизить окисление сульфидных минералов и влияние на окислительно-восстановительный потенциал пульпы (Eh), тем самым повышая эффективность флотации и снижая расход реагентов.

Оптимальное удобство технического обслуживания и максимальный коэффициент технической готовности

В составе мельницы OED есть инновационные решения для изнашиваемых частей, позволяющие проводить своевременное и безопасное техническое обслуживание. В отличие от традиционной мельницы с разгрузкой через решётку, мельница Metso Outotec OED оснащена инновационными внешними панелями решёток, которые можно снимать снаружи мельницы с помощью крана с поворотной стрелой или мостового крана. Кроме того, крестовина и разгрузочный конус разделены на сегменты и являются съёмными. В совокупности описанные решения максимально сокращают необходимое время и затраты, связанные с заменой футеровки мельницы и техническим обслуживанием разгрузочной части.

Повышенное удобство технического обслуживания разгрузочной части особенно важно для мельниц с открытой разгрузкой, поскольку конструкция решётки в них является основным механизмом регулировки уровня накопления пульпы. Следовательно, возможность простого изменения конфигураций решётки является обязательным условием для оптимизации производительности технологического процесса, особенно на ранних этапах эксплуатации или при значительных изменениях в технологическом процессе или характеристиках питания.

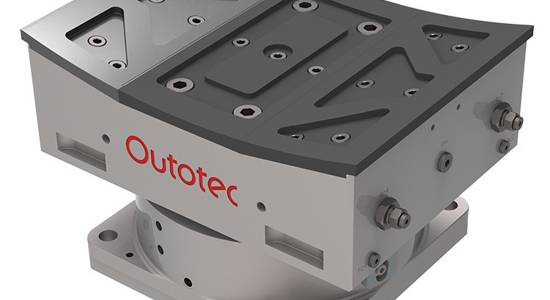

Мельница OED спроектирована с использованием передовых методов анализа и поставляется в комплекте с запатентованными технологиями, такими как Система полимерных гидростатических подшипников с колодками Metso Outotec Polymer HSB, которые обеспечивают подтверждённые эксплуатационные характеристики даже в самых сложных условиях для обеспечения максимального коэффициента технической готовности мельницы.
