Vertimill® — признанные во всем мире энергосберегающие мельницы. Благодаря низким общим затратам на эксплуатацию, они существенно повышают рентабельность обогатительных фабрик. На протяжении многих лет технология Vertimill® доказала свою эффективность при работе в первой и второй стадиях измельчения, доизмельчении, сверхтонком измельчении и гашении извести.

Сниженные капитальные затраты

Занимаемая оборудованием площадь на 50% меньше по сравнению с шаровыми мельницами

Сниженные эксплуатационные затраты

До 40% меньше затрат на электроэнергию

Универсальное применение

Предназначены для измельчения исходного питания с размером максимального куска до 6 мм с возможностью достижения тонины помола 20 мкм и менее.

Экспертная техническая поддержка

Опыт успешной промышленной эксплуатации VERTIMILL® более трех десятилетий.

Посмотрите видео
Добейтесь результатов в измельчении
Мельница VERTIMILL® от Metso Outotec зарекомендовала себя как оборудование, которое при высокой производительности и небольшой занимаемой производственной площади демонстрирует превосходную эффективность.

Посмотрите наше анимационное видео, чтобы увидеть, как работает мельница VERTIMILL®

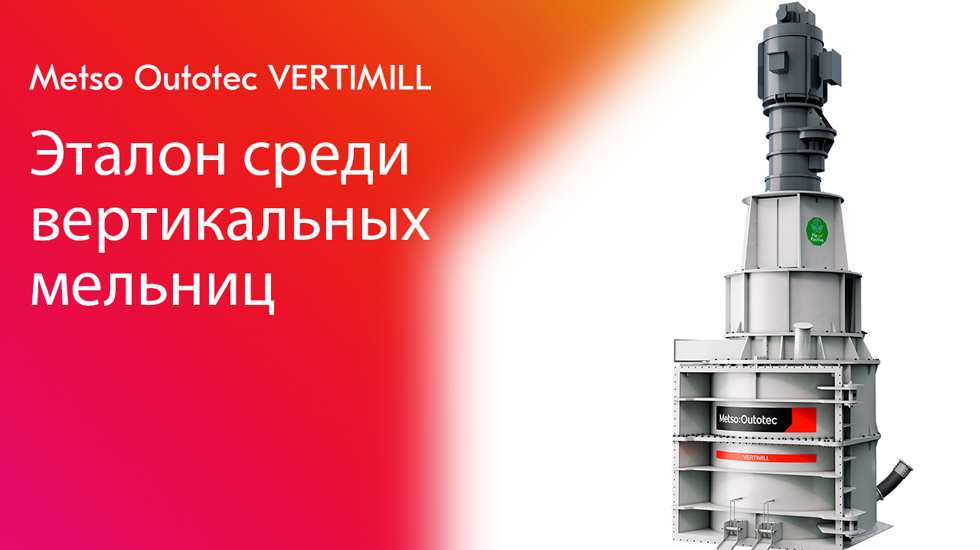

VERTIMILL® — самая энергоэффективная вертикальная гравитационная мельница

Vertimill® — уникальный эксклюзивный продукт Metso Outotec. Эффективное измельчение, оптимальный расход мелющей среды, сниженные затраты на установку, минимальное обслуживание и увеличенный срок службы футеровок. Все это делает Vertimill® решением с самой низкой стоимостью общих эксплуатационных расходов во многих областях применения и существенно повышает рентабельность обогатительных фабрик.

С точки зрения конструкции мельница Vertimill® — это простое оборудование, оснащенное шнеком для перемешивания мелющей среды, который подвешен в измельчающей камере, он опирается на сферические роликоподшипники и приводится в действие электродвигателем через редуктор.

Производительность каждого типоразмера зависит от требуемой развиваемой мощности для предполагаемого измельчения. В линейке Metso Outotec представлены мельницы, производительность которых достигает 500 т/ч и выше.

Снижение капитальных затрат на эксплуатацию

Vertimill® имеет простой и компактный фундамент, вследствие чего требует гораздо меньшей площади для установки, в сравнении с горизонтальной шаровой мельницей. Занимаемая производственная площадь на 50% меньше, чем у классических шаровых мельниц.

Снижение эксплуатационных затрат

Vertimill® — энергосберегающее измельчающее оборудование, предназначенное для измельчения исходного питания с размером максимального куска до 6 мм с возможностью достижения тонины помола 20 мкм и менее. Эффективность измельчения в них, как правило, выше, чем в шаровых мельницах. Затраты на электроэнергию уменьшаются на 40%.

Благодаря простой и надежной конструкции Vertimill® срок службы футеровок увеличивается, а коэффициент технической готовности оборудования достигает 95%, обеспечивая более высокую производительность и рентабельность.

Универсальное применение

Vertimill® зарекомендовали себя как универсальное измельчительное оборудование, обладающее многими преимуществами по сравнению с традиционными шаровыми мельницами в различных областях применения.

Мельницы Vertimill® предназначены для измельчения исходного питания с размером максимального куска до 6 мм с возможностью достижения тонины помола 20 мкм и менее, а установочная мощность двигателя варьирутся от 15 л. с. (11 кВт) до 4500 л. с. (3352 кВт).

Экспертная техническая поддержка Metso Outotec

Metso Outotec обладает более, чем столетним опытом проектирования и производства мельниц, и уже более трех десятилетий успешно эксплуатирует Vertimill® в промышленных условиях.

Наши инженеры проведут анализ ваших технических требований и порекомендуют подходящую мельницу Vertimill® для решения конкретных задач.

Нужна дополнительная информация? Ознакомьтесь с нашей брошюрой ниже.



Vertimill® предлагает два типа машин: WB и LS

Vertimill® типа WB (оборудование для мокрого измельчения, модель B)

  • Больший диаметр камеры измельчения
  • Меньшая общая высота и меньшая скорость вращения шнека по сравнению с типом LS
  • Предназначены для работы на полной мощности двигателя

Vertimill® типа LS (гашение извести)

  • Предназначены для измельчения и гашения извести
Different types

Vertimill® предлагает два типа машин: WB и LS

Vertimill® типа WB (оборудование для мокрого измельчения, модель B)

  • Больший диаметр камеры измельчения
  • Меньшая общая высота и меньшая скорость вращения шнека по сравнению с типом LS
  • Предназначены для работы на полной мощности двигателя

Vertimill® типа LS (гашение извести)

  • Предназначены для измельчения и гашения извести
Vertimill® Type WB

Vertimill® типа WB

МОДЕЛЬ
ВЫСОТА
ДЛИНА
ШИРИНА
ВЕС ПУСТОЙ МЕЛЬНИЦЫ
МОЩНОСТЬ ДВИГАТЕЛЯ
VTM-15-WB7 060 мм1 520 мм1 320 мм5.5 тонн11 кВт*ч (15 л.с.)
VTM-20-WB7 180 мм1 520 мм1 320 мм5.9 тонн15 кВт*ч (20 л.с.)
VTM-40-WB7 460 мм1 780 мм1 520 мм8.2 тонн30 кВт*ч (40 л.с.)
VTM-60-WB7 600 мм1 780 мм1 520 мм8.8 тонн45 кВт*ч (60 л.с.)
VTM-75-WB7 900 мм1 960 мм1 700 мм12.5 тонн56 кВт*ч (75 л.с.)
VTM-125-WB9 270 мм2 670 мм2 310 мм17.9 тонн93 кВт*ч (125 л.с.)
VTM-150-WB9 780 мм2 670 мм2 310 мм19.6 тонн112 кВт*ч (150 л.с.)
VTM-200-WB9 780 мм2 670 мм2 310 мм20.5 тонн150 кВт*ч (200 л.с.)
VTM-250-WB9 650 мм3 660 мм3 180 мм33.8 тонн186 кВт*ч (250 л.с.)
VTM-300-WB9 650 мм3 660 мм3 180 мм35.7 тонн224 кВт*ч (300 л.с.)
VTM-400-WB11 320 мм3 910 мм3 380 мм52.7 тонн298 кВт*ч (400 л.с.)
VTM-500-WB12 070 мм3 860 мм3 780 мм66.1 тонн373 кВт*ч (500 л.с.)
VTM-650-WB12 270 мм3 250 мм3 860 мм82.6 тонн485 кВт*ч (650 л.с.)
VTM-800-WB13 460 мм3 560 мм4 060 мм100.4 тонн597 кВт*ч (800 л.с.)
VTM-1000-WB13 460 мм3 660 мм4 270 мм116.1 тонн746 кВт*ч (1 000 л.с.)
VTM-1250-WB13 460 мм4 090 мм4 520 мм125.4 тонн932 кВт*ч (1 250 л.с.)
VTM-1500-WB14 220 мм4 370 мм4 570 мм167.0 тонн1 118 кВт*ч (1 500 л.с.)
VTM-3000-WB17 590 мм6 820 мм6 880 мм343.0 тонн2 237 кВт*ч (3 000 л.с.)
VTM-4500-C18 600 мм6 820 мм6 880 мм367.0 тонн3 355 кВт*ч (4 500 л.с.)
Vertimill® Type LS

Vertimill® типа LS

МОДЕЛЬ
ВЫСОТА
ДЛИНА
ШИРИНА
ВЕС ПУСТОЙ МЕЛЬНИЦЫ
МОЩНОСТЬ ДВИГАТЕЛЯ
VTM-20-LS7 060 мм1 520 мм1 320 мм5.5 тонн15 кВт*ч (20 л.с.)
VTM-30-LS7 180 мм1 520 мм1 320 мм5.9 тонн22 кВт*ч (30 л.с.)
VTM-50-LS7 460 мм1 780 мм1 520 мм8.2 тонн37 кВт*ч (50 л.с.)
VTM-100-LS7 900 мм1 960 мм1 700 мм8.8 тонн45 кВт*ч (60 л.с.)
VTM-150-LS8 740 мм2 670 мм2 310 мм12.5 тонн75 кВт*ч (100 л.с.)
VTM-200-LS9 780 мм2 670 мм2 310 мм17.9 тонн112 кВт*ч (150 л.с.)
VTM-300-LS10 160 мм3 660 мм3 180 мм19.6 тонн150 кВт*ч (200 л.с.)
VTM-400-LS11 320 мм3 910 мм3 380 мм50.0 тонн224 кВт*ч (300 л.с.)

Как работает Vertimill®?

Vertimill® обычно работает в замкнутом цикле на песках гидроциклонной установки. Двигатель вращает шнек Vertimill® на постоянной скорости, перемешивая мелющую среду и пульпу.

По мере измельчения частиц, они поднимаются наверх и переливом разгружаются в зумпф, откуда насосом перекачиваются на гидроциклонную установку, работающую в замкнутом цикле с мельницей.

Размер конечного продукта зависит от потребляемой мощности измельчения, производительности и плотности пульпы. Для эффективной работы Vertimill® необходимо, чтобы эти параметры находились под постоянным контролем и корректировались в зависимости от желаемых характеристик продукта.

Мощность двигателя и мелющая среда

Мощность, потребляемая двигателем Vertimill, необходима для определения скорости и эффективности измельчения. Мощность двигателя должна измеряться с использованием всех необходимых корректировок и поправок.

По мере истирания мелющей среды, общий процент заполнения шарами будет уменьшаться, что приведет к снижению потребляемой мощности.

Для достижения нужной тонины помола, требуется стабильный уровень потребляемой мощности, поэтому необходимо обеспечивать добавление мелющей среды в мельницу вручную или автоматически на постоянной основе.

Vertimill® имеет динамический диапазон регулирования мощности, что дает возможность эксплуатации с уровнем потребляемой мощности ниже установочной с меньшим влиянием на эффективность измельчения, чем в горизонтальных шаровых мельницах.

Производительность

Этот параметр используется в сочетании с плотностью питания цикла и мощностью двигателя для установления удельного энергопотребления в кВт*ч /т.

Vertimill® легко справляется с изменениями исходного питания цикла и, в случае необходимости, имеет возможность корректировки технологических характеристик (производительность, помол), при обеспечении надлежащего контроля.

Плотность питания

Плотность питания устанавливается в зависимости от производительности, для обеспечения необходимой пропускной способности.
